AECO ABI-0611G Binding Post

Ürün Açıklaması:

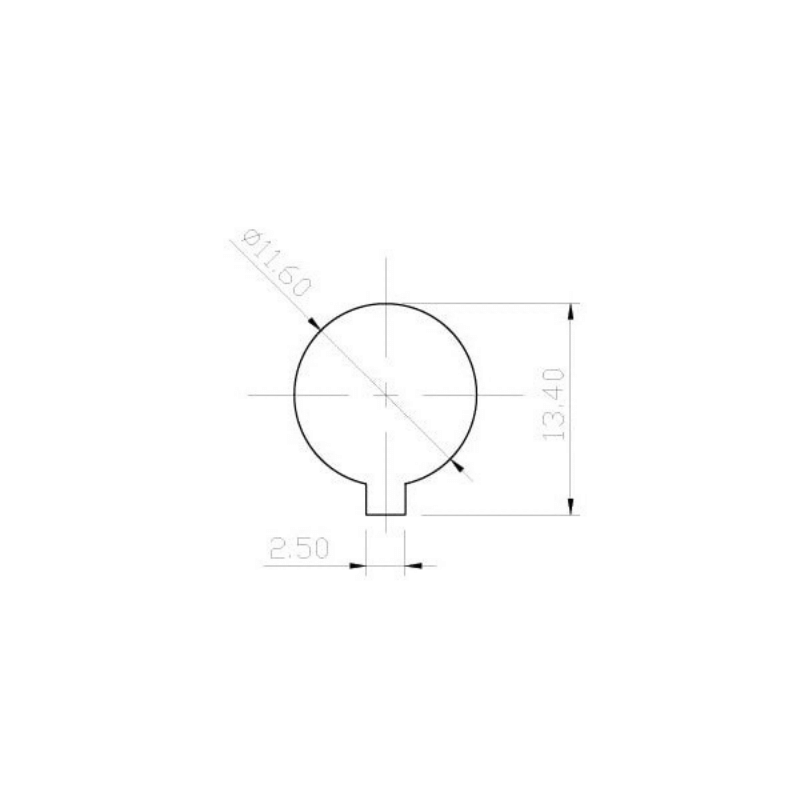

ABI-0611G, CNC tornalama ile tek parça halinde üretilen, tam yalıtımlı koruma sağlayan, düşük kütleli iletken bir bağlama postasıdır. Çıplak tel (D4.0mm), muz fişi ve uç fiş (6/8mm açıklık aralığı) ile vida/tak tipi bağlantı için uygundur. Panel montajına uygundur ve detaylı boyutlar için resimlere bakabilirsiniz. Maksimum 10mm kalınlığındaki paneller için uygundur. Somunun torku maksimum 8 (lb-in), arka kovanın torku ise maksimum 6 (lb-in)'dir. Aşırı sıkma, bileşenlere zarar verebilir. Diğer çıplak tel, muz fişi ve kablo terminali ile uyumlu bağlama postalarıyla da kullanılabilir. Tek parça halinde üretilen gövde, sinyal ve iletim kaybını önler. İçi boş ve hafif gövde tasarımı, sinyal iletilirken direnç, kapasitans ve indüktans reaksiyonunu azaltır. Kavisli içbükey arayüz, çıplak tel ile temas yoğunluğunu artırır. Topuzu ve gövde arasında bulunan POM parça, sıkma sırasında hasarı önler. Topuz ve gövde arasındaki yalıtım malzemesi, genel yalıtım kapasitesini artırır. Fişin kabuğu, metal ile teması izole ederek karşılıklı girişimleri azaltır. Terminal, lehim tipi veya vida tipi bağlantı için L şeklinde yarım kesme ve vidalı halka kullanır. İletken, altın kaplama (10u") tellürlü bakırdan ( %99'un üzerinde bakır içerir) yapılmıştır. "High End" gereksinimlerine sahip müşterilere en yüksek kalitede tasarım teknikleri ve malzemeler sunar.

Ek Bilgiler:

Konsept:

• Tek parça tornalama, sinyal ve iletim kaybını önler.
• Hafif gövde, direnç, kapasitans ve endüktansı azaltır.
• Kavisli arayüz, temas yoğunluğunu artırır.
• POM parça, sıkma sırasında hasarı önler.
• Yalıtım malzemesi, yalıtım kapasitesini artırır.
• Yüksek saflıkta bakır ve altın kaplama.

Mekanik Yapı:

• İçi boş ve tek parça tornalama gövde.
• Ön ve arka kısımda sıkıca sabitlenmiş POM.
• Naylon pul ve altıgen somun ile sıkılan bağlama postası.
• Kavisli içbükey, temas yoğunluğunu artırır.
• Topuz, daha iyi uyum için POM ve iç girintileri hizalı tutar.
• Panel ile temas eden tüm metal ve bileşenler yalıtılmıştır.
• Halka, vida ile geçici olarak sabitlenir; lehimleme veya doğrudan vidalama için çıkarılabilir.

Montaj:

1. Somun ve pulu çıkarın.
2. Lehim tipi için: önce halkayı ve vidayı çıkarın. Vida tipi için: halkayı ve vidayı takılı bırakın.
3. Gövdeyi plaka açıklığından dışarıdan geçirin.
4. Somunu ve pulu gövdeye takın, daha sonra ince ayar için sıkmanız gerekmez.
5. Lehim tipi için: kabloyu (kablosız) lehimleyin. Vida tipi için: kabloyu (kablosız) halkaya bir vida ile takın.
6. Somunu sıkın.

Teknik Özellikler:

• Malzeme: Gövde: Tellürlü Bakır (%99'un üzerinde bakır), Halka: Pirinç, Vida: Pirinç, Kabuk: POM (Siyah), Pul: PE (Kırmızı/Beyaz), Somun: Pirinç, Topuzlar: Pirinç
• Kaplama: Gövde: 10u" Altın kaplama (nikel taban yok), Halka: 3u" Altın kaplama (nikel taban yok), Vida: 3u" Altın kaplama (nikel taban yok), Kabuk: Yok, Pul: Yok, Somun: Satine nikel + üst katman, Topuzlar: Satine nikel + üst katman
• Elektriksel Özellikler: Kontak direnci < 0.2 mOhm (ABP-1111 ile test edildi)
• Boyutlar: En büyük çap: 16.5mm, Toplam uzunluk: 50.0mm, Vida boyutu: Kafa kilidi (siyah kısım): M9 x P0.75
• Önerilen Lehimleme Sıcaklığı: 450°C (10-15 saniye), 400°C (15-20 saniye), 350°C (20-25 saniye)
• RoHS uyumlu üretim süreci.
