ABP-1111R

Ürün Açıklaması:

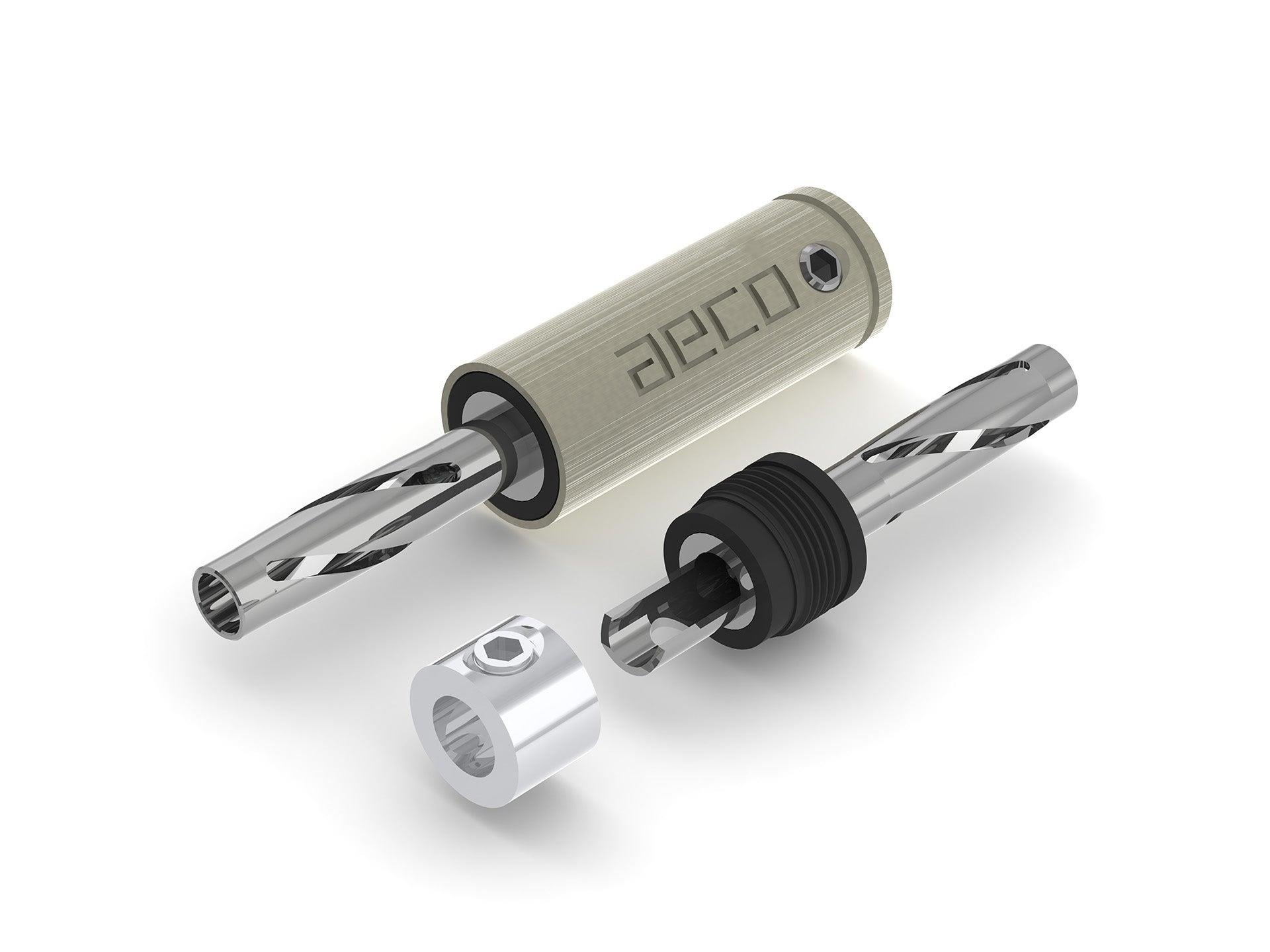

Yüksek saflıkta bakırdan (Tellür Bakırı) nikel kaplama olmadan üretilen bu muz fişi, sinyal iletimi sırasında kayıpları önlemek için tek parça halinde işlenmiş bir gövdeye sahiptir. 4.0mm bağlama postası için uygundur (4.1mm için uygun değildir). İzolasyon sağlamak amacıyla gövde ve kabuk arasında plastik malzeme kullanılmıştır. Hem lehimli hem de vidalı bağlantı tipleri için kullanılabilir. Vida ile sıkıca sabitlenen, yarı çapraz kesitli L şeklinde terminal ve halka tasarımıyla güvenli bir bağlantı sunar. Şık bir tasarım için spiral desenli bir kesit özelliği bulunur. Kablo çapı 6.3mm'den az ise uygundur. Daha büyük kablo çapları için kılıf çıkarılabilir. Kurulumu kolaydır ve detaylı montaj talimatları mevcuttur.

Ek Bilgiler:

Tasarım Özellikleri:

• Tek parça işlenmiş gövde, sinyal kayıplarını önler.
• Boşluklu tasarım, yeterli yerleştirme kuvveti sağlar.
• Spiral desenli çapraz kesit, modern bir görünüm sunar.
• Yalıtım malzemesi ile gövde ve kabuk arası izolasyon sağlanır.

Teknik Özellikler:

• Malzeme: Gövde: Tellür Bakırı (C14500 / %99'dan fazla bakır içerir), Baş kilidi: POM, Halka: Pirinç alaşımı (C3604), Kabuk: Pirinç alaşımı (C3604), İletken için vida: Pirinç alaşımı (C3604), Kablo için vida: Demir
• Kaplama: Gövde: Rodyum kaplama (nikel tabanlı değil), Halka: 120u" Gümüş kaplama (nikel tabanlı değil), İletken için vida: 120u" Gümüş kaplama (nikel tabanlı değil), Kabuk: Logo işleme / Saç çizgisi yüzey işleme / Saten nikel kaplama, Kablo için vida: Nikel kaplama
• Elektriksel Özellikler: Kontak direnci < 0.3 mOhm (ABI-0601 ile test edilmiştir)
• Boyutlar: En büyük çap 9.0mm, Kılıfsız kablo deliği 6.5mm, Kılıflı kablo deliği 4.5mm, Toplam uzunluk 43.0mm

Montaj:

1. Kablonun dış kılıfını yaklaşık 6mm soyun.
2. Bu ürün, 6.3mm'den az kablo çapı için uygundur. Kablo çapı 4.3mm'den fazla ise, kılıfı (141) çıkarın.
3. Kabloyu kabuğun (131) içinden geçirin.
4. Lehimli bağlantı için: 5.0mm'den az veya AWG5'ten kalın kablo iletken çapı için, halkayı [121] ve vidaları [211/212] çıkarın ve yarı çapraz kesit bölümüne lehimleyin.
5. Vidalı bağlantı için: 3.5mm'den az veya AWG8'ten kalın kablo iletken çapı için, halkayı [121] muz gövdesine takın, ardından kablo iletkenini halkaya yerleştirin ve vidaları [211/212] kullanarak halkayı ve iletkeni sıkın.
6. Kabuğu gövde setine [111] kilitleyin.
7. Kabloyu ve kabuğu vidalarla [222/221] sabitleyin.

Önerilen Lehimleme Sıcaklığı:

Lehimleme demiri sıcaklığı 400°C'de 8-10 saniye veya 450°C'de 8-10 saniye tutun. POM kilit başlığının deforme olmasını önlemek için lehimleme ekipmanı ile gövdeyi destekleyin.

Ürün üretim süreci RoHS uyumludur. Bu ürün, R.O.C. Patent No. M521314'e sahiptir.

Ürün Teknik Özellikleri:

Yukarıdaki "Ek Bilgiler" bölümünde detaylı olarak açıklanmıştır.
