ABP-1111S

Ürün Açıklaması:

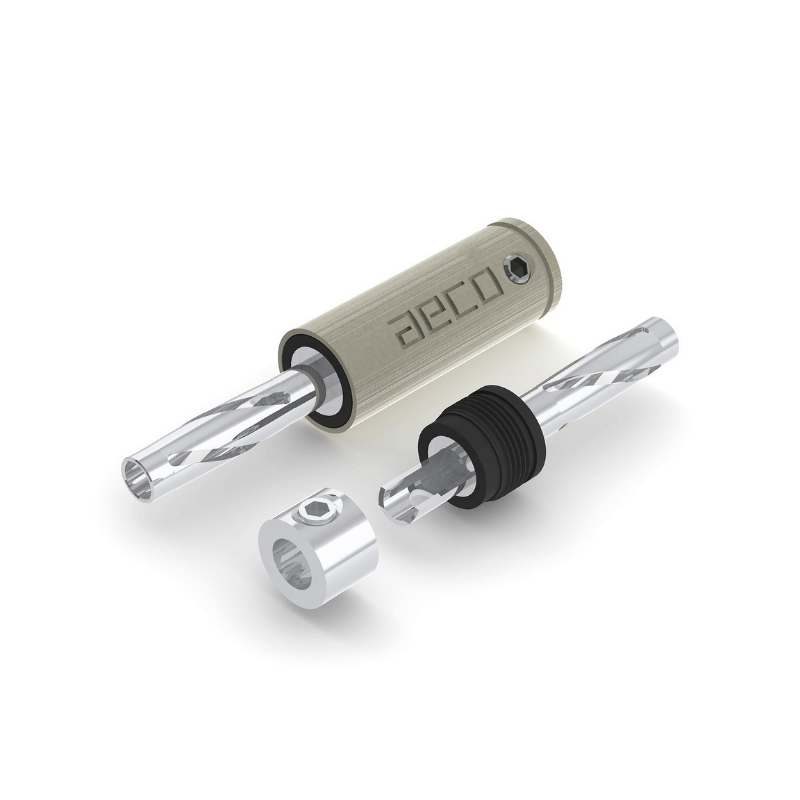

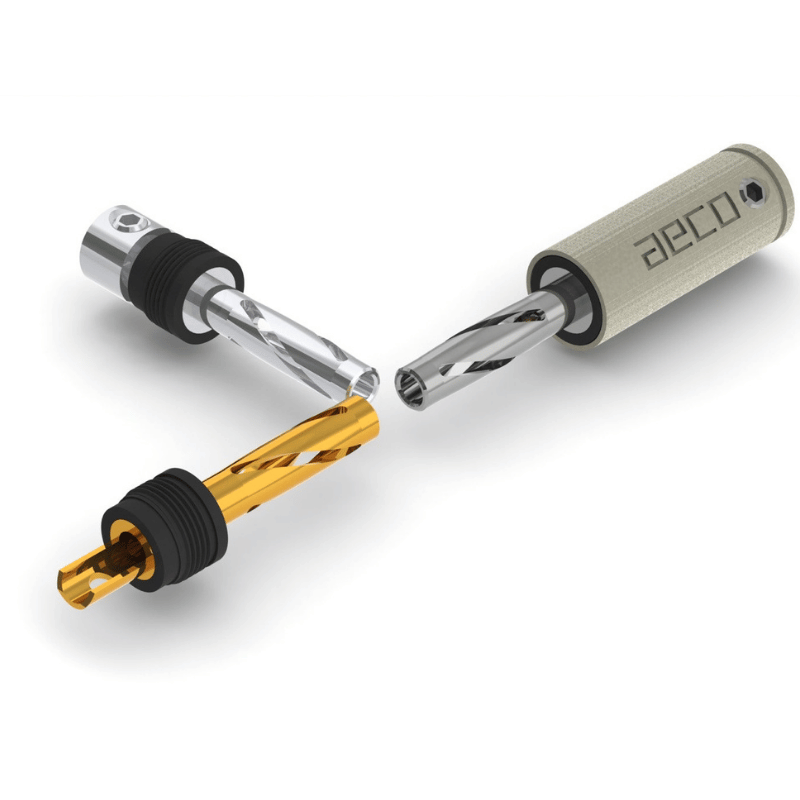

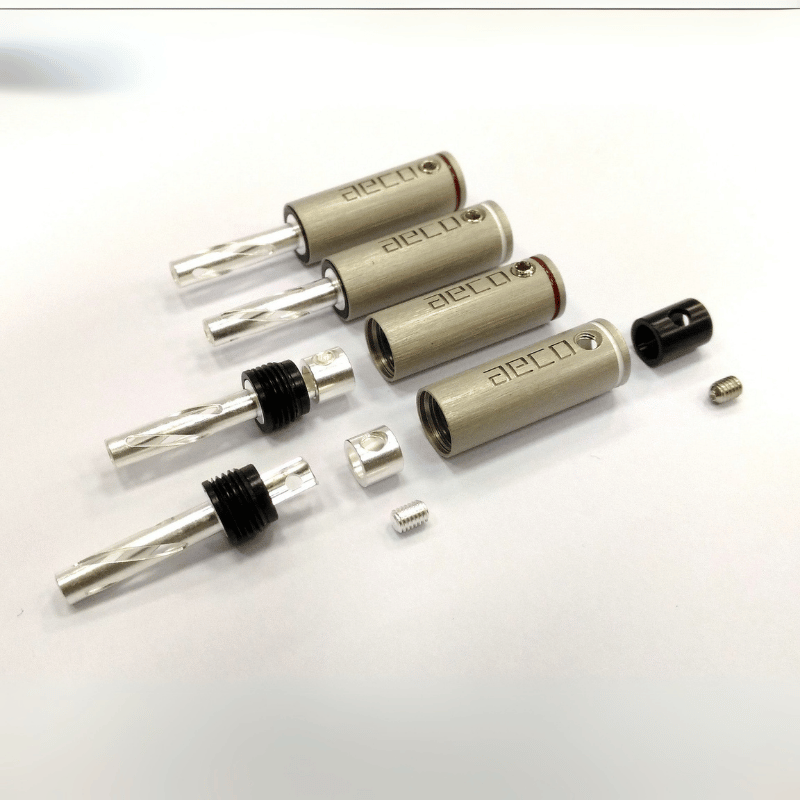

4.0mm bağlama postası için uygun, yüksek saflıkta bakırdan üretilen, nikel kaplamasız muz fişi. Tek parça halinde işlenmiş gövde, sinyal kayıplarını önler. İzolasyon malzemesi ile gövde ve kabuk arasında izolasyon sağlanmıştır. Hem lehim hem de vida tipi bağlantı için kullanılabilir. Vida ve kablo için vidalar dahildir. Kablo kılıfını soyduktan sonra kabloyu gövdeden geçirin ve vidalarla sıkıca sabitleyin. Lehimleme için halka çıkarılarak lehim yapılabilir. Zarif spiral desenli tasarımıyla dikkat çeker.

Ek Bilgiler:

Tasarım Özellikleri:

• Tek parça halinde işlenmiş gövde, sinyal kayıplarını önler.
• Boşluklu tasarım, yeterli takma kuvveti sağlar.
• Şık spiral desenli kesit tasarımı.
• Yalıtım malzemesi ile gövde ve kabuk arasında izolasyon.

Teknik Özellikler:

• Malzeme: Gövde: Tellür Bakırı (C14500 / %99'dan fazla bakır içerir), Kafa Kilidi: POM, Halka: Pirinç alaşımı (C3604), Kabuk: Pirinç alaşımı (C3604), İletken için vida: Pirinç alaşımı (C3604), Kablo için vida: Demir
• Kaplama: Gövde: 120u" Gümüş kaplama (nikel taban yok), Halka: 120u" Gümüş kaplama (nikel taban yok), İletken için vida: 120u" Gümüş kaplama (nikel taban yok), Kabuk: Logo işleme / Saç çizgisi yüzey işlemi / Satine nikel kaplama, Kablo için vida: Nikel kaplı
• Elektriksel Özellikler: Kontak direnci < 0.3 mOhm
• Boyutlar: En büyük çap 9.0mm, Kılıfsız kablo deliği 6.5mm, Kılıflı kablo deliği 4.5mm, Toplam uzunluk 43.0mm
• Uygun Kablo Çapı: 6.3mm'den az
• Lehimleme Sıcaklığı: 400°C 8-10 saniye veya 450°C 8-10 saniye

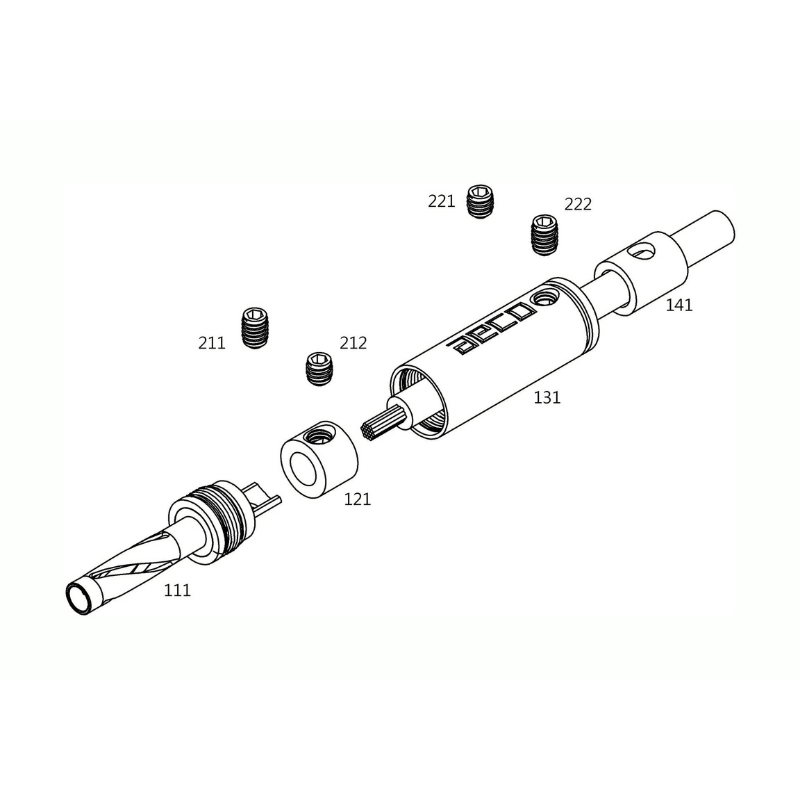

Montaj:

1. Kablonun dış yalıtımını yaklaşık 6mm soyun.
2. 6.3mm'den ince kablolar için uygundur. 4.3mm'den kalın kablolar için 141 numaralı kılıfı çıkarın.
3. Kabloyu 131 numaralı kabuğun içinden geçirin.
4. Lehimleme için: 5.0mm'den ince veya AWG5'ten kalın iletken çapları için 121 numaralı halkayı ve 211/212 numaralı vidaları çıkarın ve yarı kesitli kısma lehim yapın.
5. Vida tipi için: 3.5mm'den ince veya AWG8'den kalın iletken çapları için 121 numaralı halkayı muz gövdesine takın, ardından iletkeni halkaya yerleştirin ve 211/212 numaralı vidalarla halkayı ve iletkeni sıkın.
6. 111 numaralı gövde setine kabuğu takın.
7. 222/221 numaralı vidalarla kabloyu ve kabuğu sabitleyin.
