H-10000 OTL/OCL

Ürün Açıklaması:

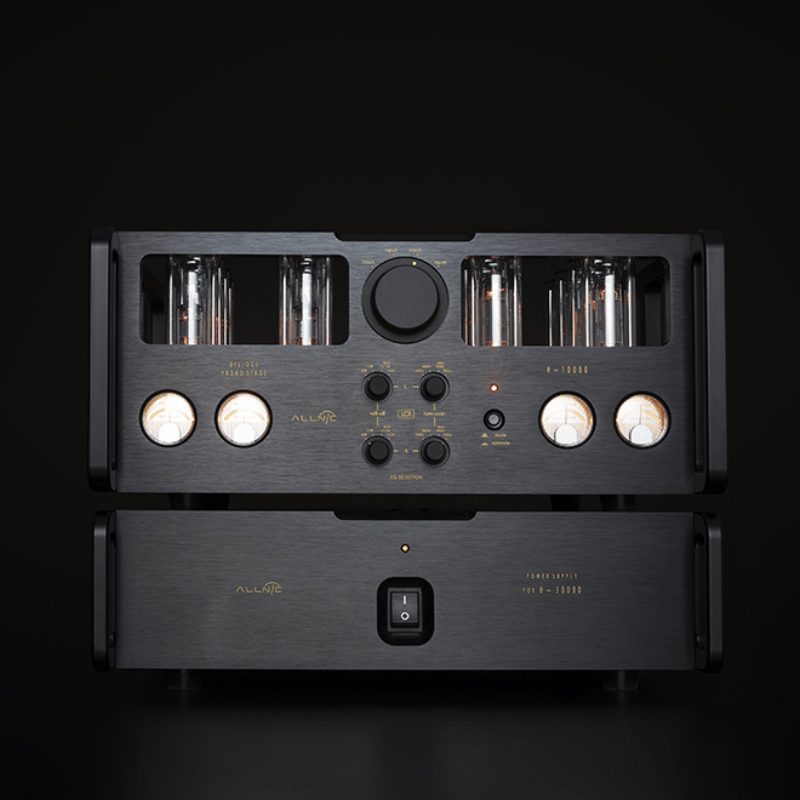

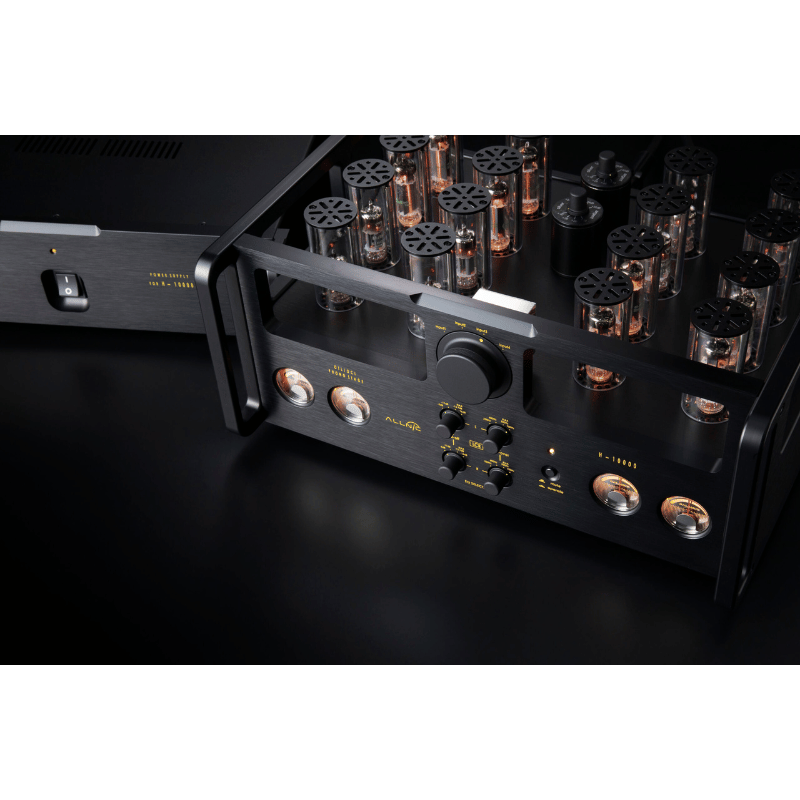

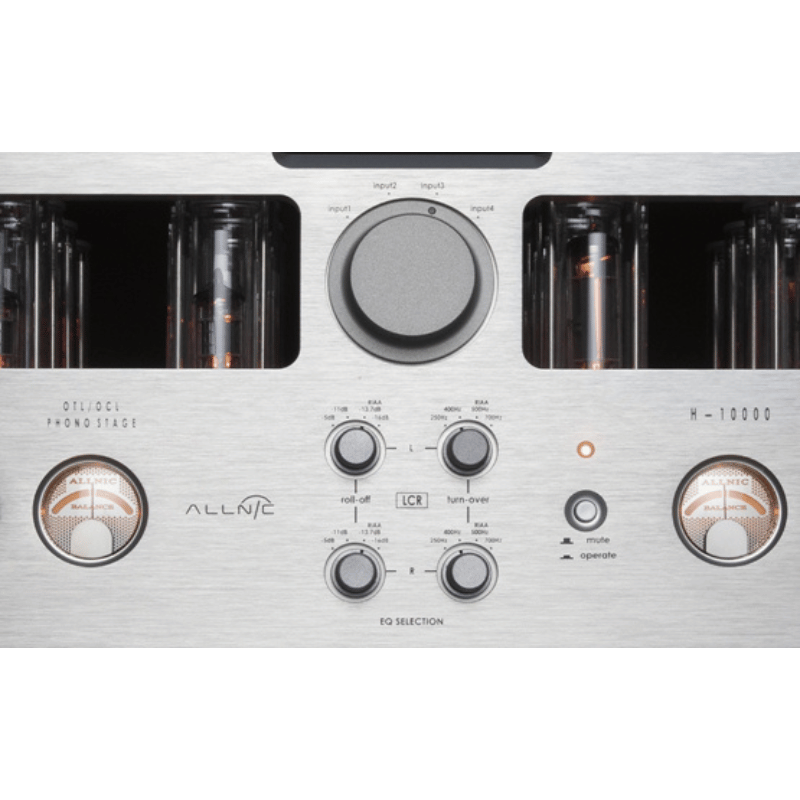

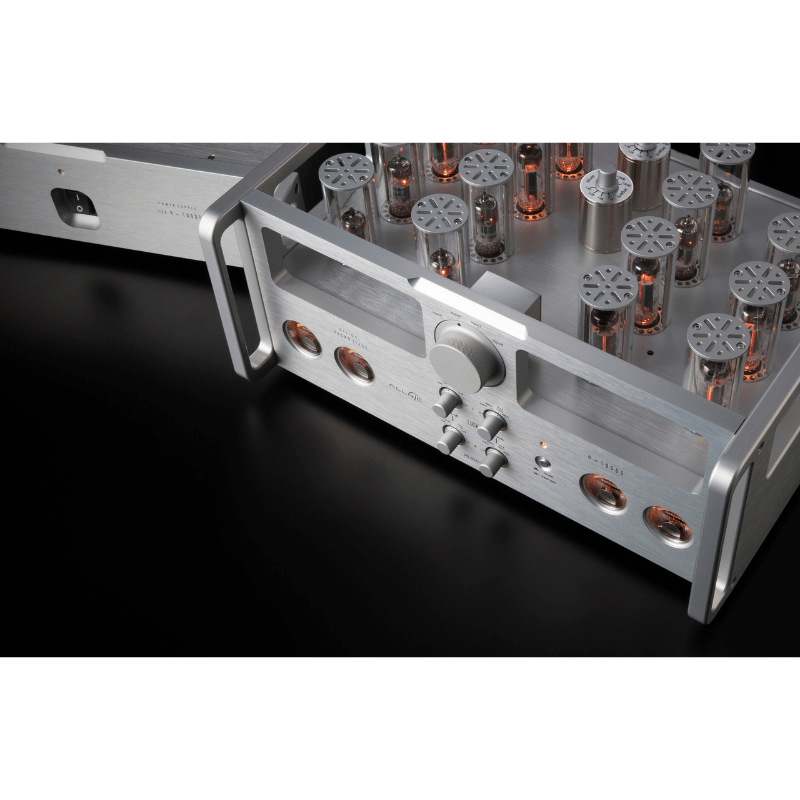

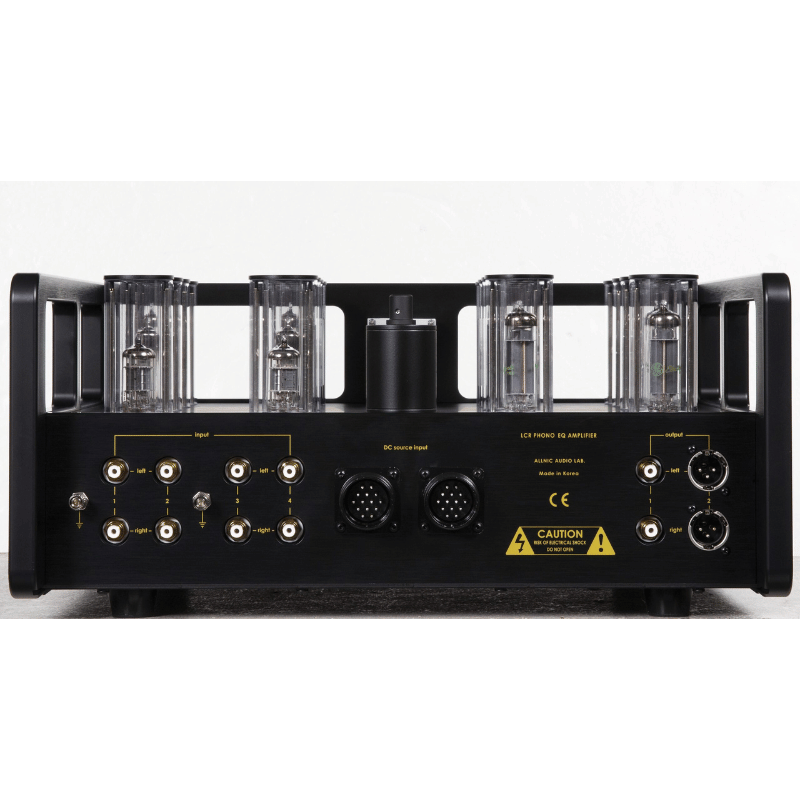

Allnic H-10000, amiral gemisi fono-sahne ön yükselticisi olarak tasarlanmıştır. OTL/OCL (Çıkış Transformatörsüz/Çıkış Kondansatörsüz) tasarımı, vakum tüplü yükselticinin çıkış aşamasındaki birleştirme transformatörünü ve sinyal yolundaki kondansatörü ortadan kaldırarak bozulmayı, renklendirmeyi ve enerji kaybını azaltır. Bir fono-sahnede, hat-sahne ön yükselticisine göre çok daha yüksek bir amplifikasyon seviyesi gerektiren OTL/OCL devresinin kullanılması benzersizdir. Ayrı güç kaynağı ve amplifikasyon ünitelerine sahiptir. Amplifikasyon ünitesinin ön panelinin üst merkezinde, dört giriş için bir giriş seçici kadran bulunur. Bu kadranın altında, her kanal için bir tane olmak üzere iki çift LCR çok eğrili EQ düğmesi bulunur. Her çiftin bir düğmesi devreye alma noktası, diğeri ise kesme noktası içindir. Amplifikasyon işlemi sırasında DC devreye girip girmediğini izleyen her kanal için toplam dört denge ölçer vardır. Ayrıca bir sessize alma/çalıştırma düğmesi de bulunur. Arka panelin solunda, MM ve MC kartuşları için her biri ikişer olmak üzere dört çift RCA girişi bulunur. Arka panelin sağ tarafında, her biri bir çift olmak üzere XLR ve RCA çıkış terminalleri bulunur. Amplifikasyon ünitesi, her biri kendi polikarbonat bacasında olmak üzere her iki tarafta da 8 olmak üzere toplam 16 vakum tüpü kullanır. Adım-yukarı transformatörünün her iki tarafındaki vakum tüpü düzenlemeleri farklıdır. Bu fono yükseltici 40-72dB yüksek bir kazanç elde etmek için iki aşamalı amplifikasyon kullandığından, sol ve sağ kanal giriş sinyalleri her biri önce bir ECF802 triyot-pentot tüpü, ardından çift triyot E180CC ve ardından iki 7233 triyot aracılığıyla birinci aşamada yükseltilir. Fono eğri düzeltmesinden sonra, sol ve sağ kanal sinyalleri, yine bir ECF802, bir E180CC ve iki 7233 aracılığıyla ikinci bir kazanç aşamasında yükseltilir. Bununla birlikte, bu ikinci aşamanın tüpleri, birinci kazanç aşamasının tüplerine göre şasi üstünde ters sırada görünür. Diğer OTL/OCL tasarımlarımızda olduğu gibi, Allnic’in gururu olan permalloy çekirdekli çıkış transformatörleri H-10000'den kaybolur. Bunun yerine, kanal başına iki 7233 çıkış tüpü, bir sonraki aşamaya DC geçmesini önlemek için hem pozitif hem de negatif güç kullanan tek uçlu push-pull (SEPP) bir devre oluşturur. 7233'ün çıkış tüpü olarak seçilmesinin nedeni, çok düşük iç direncine sahip olmasıdır; sadece 230Ω'da, renklendirme veya bozulma olmadan sonraki ön yükselticiyi veya entegre yükselticiyi güçlü bir şekilde çalıştırabilir. Gümüş telli, yerleşik MC adım-yukarı transformatörleri H-10000'in bir diğer özelliğidir. Allnic'in fono-sahne ön yükselticileri ve adım-yukarı transformatörleri başlangıçta yüksek geçirgenliğe sahip permalloy'u transformatör çekirdeği olarak kullandıkları için ünlü oldu. Daha sonra, bakırdan daha yüksek iletkenliğe sahip gümüş tel ile bobinler yapılarak adım-yukarı transformatörlerinin performansı daha da iyileştirildi. Adım-yukarı transformatör kayıpları, enerji dönüştürme ve aktarma işlemi sırasında bobin direnci ve çekirdek doygunluğundan kaynaklanır, ancak gümüş telli bir bobin kullanılması, bobin direncinin mümkün olduğunca düşürülmesine izin vererek bu kayıpları azaltır. H-10000, bu adım-yukarı transformatörün amplifikasyon faktörünü ve giriş empedansını dört seçenek arasından seçmenize olanak tanır. Üst panelin arkasındaki her kanalda bir tane olmak üzere adım-yukarı transformatörlerine bakıldığında, her birinde gösterilen dört amplifikasyon faktörü ve sarma oranı vardır: 22dB (×13), 26dB (×20), 28dB (×26) ve 32dB (×40). H-10000'in MM kazancı 40dB'dir ve MC kazancı 62dB, 66dB, 68dB ve 72dB'dir. Dönüş oranı bu şekilde belirlendikten sonra, MC giriş empedansı otomatik olarak 'MM giriş empedansı / dönüş oranının karesi' formülüyle belirlenir. MM giriş empedansı 47KΩ ise, o zaman: 22dB 278Ω, 26dB 117Ω, 28dB 69Ω ve 32dB 29Ω'dır. H-10000'in son bir öne çıkan özelliği, yalnızca standart RIAA eğrisini değil, aynı zamanda 'LCR Çok Eğrili EQ Üniteleri' aracılığıyla Decca ve Columbia gibi diğer fono eğrilerini de desteklemesidir; kanal başına iki ünite ön panelden kontrol edilir. Örneğin, RIAA eğrisi, eşitleme aşamasında 6dB'lik bir artış için düşük geçiş devreye alma frekansı olarak 500Hz'de ve 10kHz yüksek geçişte çalınırken -13.7dB olarak zayıflama seviyesi olarak seçilebilir. Bu standart değerlere ek olarak, H-10000, 250Hz, 400Hz, 500Hz ve 700Hz devreye alma frekanslarına ve -5dB, -11dB, -13.7dB ve -16dB yüksek geçiş zayıflama seviyelerine sahiptir.

Ek Bilgiler:

• OTL/OCL tasarımı bozulmayı, renklendirmeyi ve enerji kaybını azaltır.

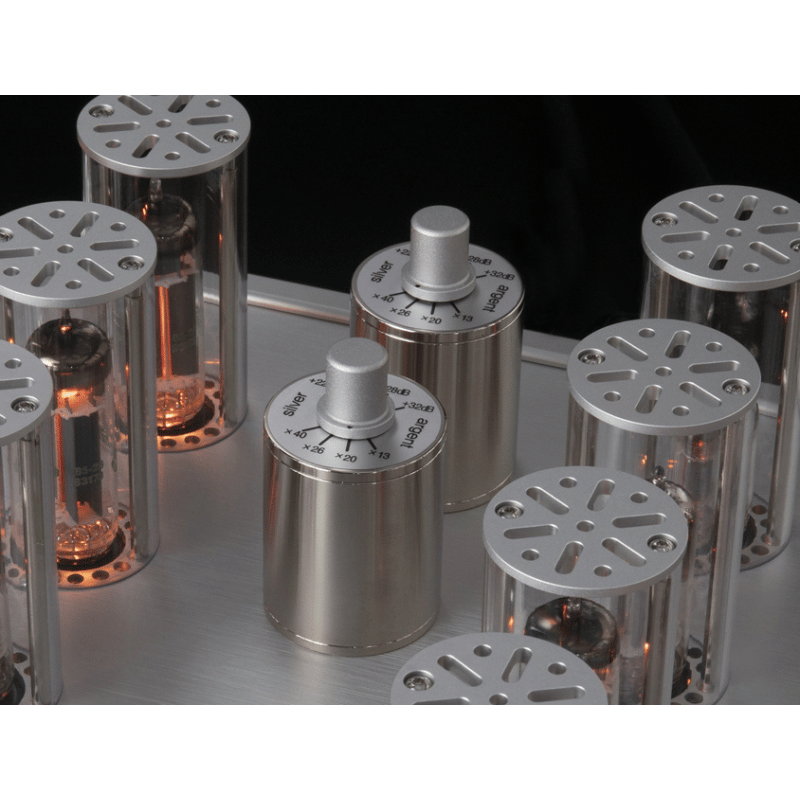

• Gümüş telli, yerleşik MC adım-yukarı transformatörleri kullanır.
• Adım-yukarı transformatörünün amplifikasyon faktörü ve giriş empedansı seçilebilir.
• Standart RIAA eğrisinin yanı sıra Decca ve Columbia gibi diğer fono eğrilerini destekler.
• 16 vakum tüpü kullanır.
• İki aşamalı amplifikasyon ile yüksek kazanç sağlar.

Ürün Teknik Özellikleri:

• Girişler: Hareketli Bobin (MC) x iki (2) çift dengesiz (RCA) (MC1, MC2) - 4 Aşamalı saf gümüş bobin MC adım yukarı transformatörü, Hareketli Mıknatıs (MM) x iki (2) çift dengesiz (RCA) (MC3, MC4)
• Çıkışlar: Bir (1) çift x dengesiz (RCA), Bir (1) çift x dengeli (XLR)
• Topraklama: İki (2) x vida tipi terminal
• Frekans Tepkisi (RIAA): 20Hz ~ 20KHz (±0dB, Düz)
• Voltaj Kazançları: MM +40dB (1KHz), MC +72dB (1Khz)
• Giriş Empedansı: MC – 200 Ω'ye kadar, MM – 47 KΩ'ye kadar
• Maksimum Giriş Voltajı (MM, klipslenmeden): 30 Hz – 100mV, 100 Hz – 150mV, 1KHz – 300mV, 10 KHz – 600 mV
• Toplam Harmonik Bozulma (THD): %0,1'den az (1KHz, Çıkış 1V)
• Çıkış Empedansı: 50 Ω (Sabit)
• Sinyal/Gürültü (S/N) Oranı: – 80db (CCIR, 1KHz)
• Güç Tüketimi: 220 V / 110/120 V / 50 / 60 Hz'de 190W
• Tüpler: Fono-sahne: Dört (4) x ECF802 – ilk kazanç aşaması, Dört (4) x E180CC – ikinci sürüş aşaması, Sekiz (8) x 7233 – son güç aşaması
• Sigorta: AC 3A, 250V yavaş erimeli (110/120V bölgeler için), AC 2A, 250V yavaş erimeli (230/240V bölgeler için)
• Boyutlar (Fono-sahne): 430mm (16,9 inç) x 380mm (14,96 inç) x 200mm (7,9 inç) (G x D x Y), Güç kaynağı: 430mm (16,9 inç) x 330mm (13,7 inç) x 130mm (5,1 inç) (G x D x Y)
• Ağırlık (Fono-sahne): 12,6 Kg (28 lbs.) (ambalajsız); 16 Kg (35 lbs.) (orijinal ambalajında), Güç kaynağı: 16 Kg (36 lbs.) (ambalajsız); 19 Kg (42 lbs.) (orijinal ambalajında)
