H-6500

Ürün Açıklaması:

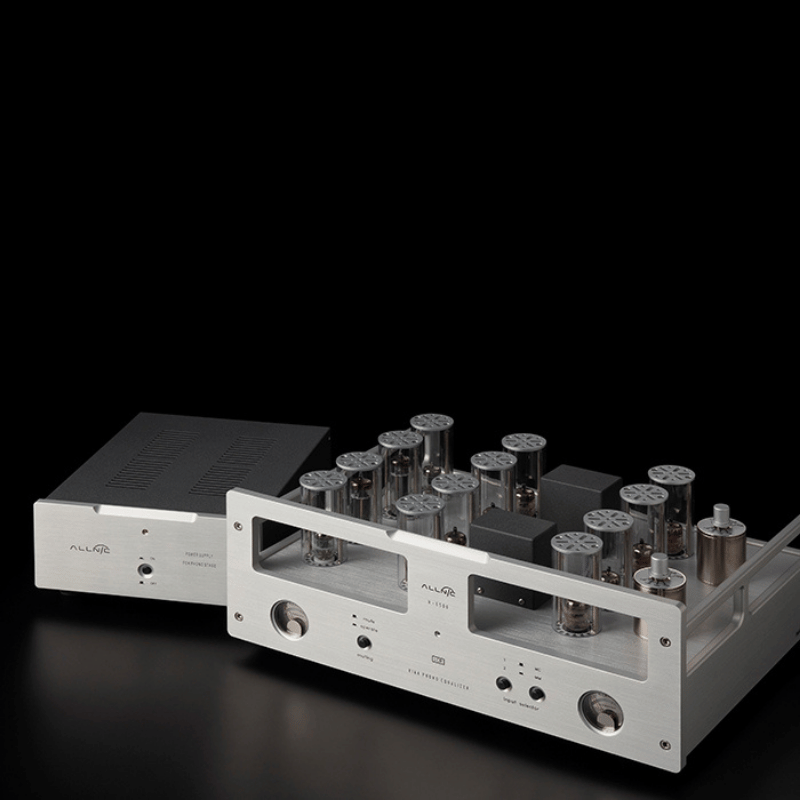

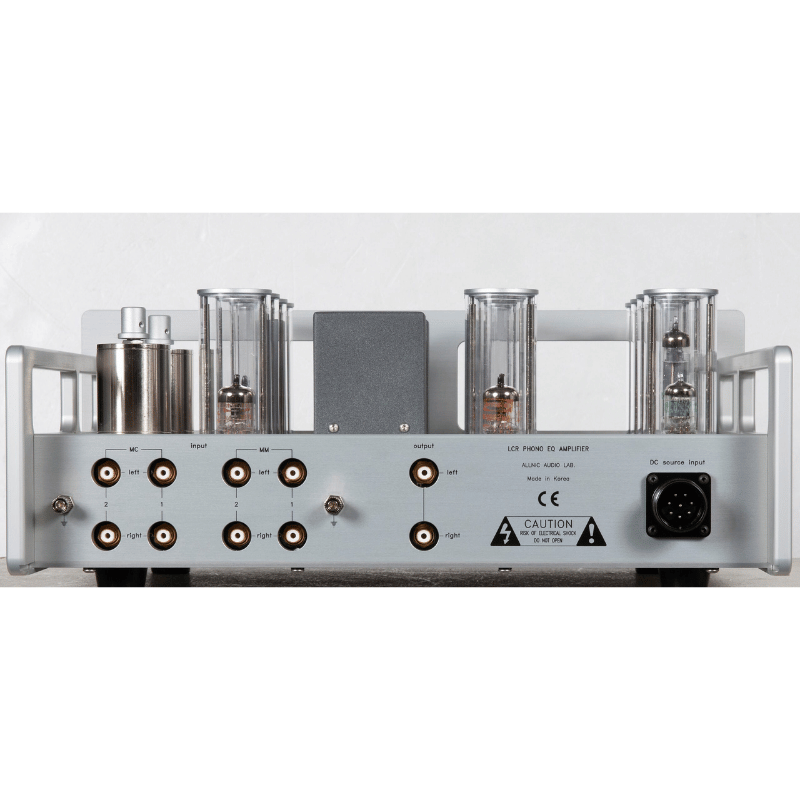

H-6500, 2 çift MM ve 2 çift MC girişi, bir LCR filtresi aracılığıyla RIAA eğri düzeltmesi ve ayrı bir şaside ayrı bir güç kaynağı ünitesi bulunan, temelde bir vakum tüplü phono amplifikatörüdür. MC yükseltme, 4 sarma oranına sahip dahili bir permalloy çekirdek yükseltme transformatörü aracılığıyla yapılır ve MM amplifikasyonu, kanalda 4 adet 5842 triodu kullanılarak yapılır. MM voltaj kazancı 40dB, MC voltaj kazancı 62dB, 66dB, 68dB, 72dB'dir. Ön tarafta, her kanal vakum tüpünün durumunu kontrol etmek için bir akım ölçer ve sessize alma seçme düğmesi, MM/MC ve 1/2 grup giriş seçme düğmeleri bulunur. Arka tarafta, soldan sağa doğru, 2 çift MM girişi (RCA), 2 çift MC girişi (RCA), 1 çift çıkışı (RCA), bir güç kaynağı bağlantı terminali ve iki MM/MC topraklama terminali bulunur. Ana gövdenin boyutu (GYD) 430 × 170 × 335 mm, güç ünitesinin boyutu 170 × 118 × 275 mm'dir ve ana gövdenin ağırlığı 9 kg, güç ünitesinin ağırlığı ise 7,5 kg'dır. H-6500'ün bir phono amplifikatörü olarak en büyük özelliği, LCR (bobin-kondansatör-direnç) filtresi aracılığıyla ±0,3dB hata aralığına sahip RIAA eğri eşitlemesidir. LCR filtresi, empedansı negatif geri besleme filtresi veya CR filtresiyle karşılaştırıldığında yalnızca 600Ω olduğu için iyi bir dinamik ve düşük geçiren yanıta sahiptir. Bununla birlikte, empedans eşleştirmesi gibi yapılması zordur ve üretim maliyeti yüksektir, bu nedenle çoğu phono amplifikatöründe bulunması zordur. Güç kaynağının ayrılması da bir özelliktir. Phono amplifikatörü, kartuştan iletilen çok zayıf sinyali yükselttiği için elektromanyetik parazite (EMI) karşı hassastır. Doğrultucu aşamasında 5AR4, sabit voltaj devresinde 7233 (voltaj regülatörü) ve 5654 (voltaj hata detektörü) vakum tüplerinin kullanılması da önemlidir. Özellikle, sabit voltaj devresinde bir transistör yerine vakum tüpü kullanılırsa, dinamik aralık genişletilir ve S/N oranı iyileştirilir.

• Kanalda dört girişle amplifikasyondan sorumlu triyot 5842, 200V (B voltajı) uygulandığında 43'lük bir voltaj amplifikasyon oranına, 25mA/V'luk bir akım amplifikasyon oranına ve 4,5W'lık bir plaka kaybına sahiptir. Referans olarak, H-7000V, kanalda üç tel ile bağlı iki pentot E810F kullanır.
• Bu vakum tüplerinin sağ tarafına, her kanal için bir MC yükseltme transformatörü yerleştirilmiştir. Dört sarma oranı (40x, 26x, 20x, 13x) ve karşılık gelen amplifikasyon faktörleri (32dB, 28dB, 26dB, 22dB) düğmenin etrafında gösterilir. Sarım oranının seçilmesi ayrıca MC kartuşu için yük empedansını da belirler. '47㏀/(sarım oranı×sarım oranı)' formülünü kullanır, bunlar 29Ω (40 kat), 69Ω (26 kat), 117Ω (20 kat) ve 278Ω'dur (13 kat). MM yük empedansı 47 kΩ olarak sabitlenmiştir.

Ek Bilgiler:

Özel tasarım unsurları ve yenilikçi teknolojiler hakkında daha ayrıntılı bilgiler yukarıda verilmiştir.

Ürün Teknik Özellikleri:

• Girişler: Hareketli Bobin (MC) × iki (2) çift dengesiz (RCA), Hareketli Mıknatıs (MM) × iki (2) çift dengesiz (RCA)
• Topraklama: İki (2) × vidalı terminal
• Çıkışlar: Bir (1) çift × dengesiz (RCA)
• Frekans Tepkisi (RIAA): 20Hz ~ 20KHz (±0,3db)
• Voltaj Kazançları: +40db (1KHz) MM, +66db (1Khz) MC
• Giriş Empedansı: MC 117Ω'ye kadar, MM 47kΩ
• Maksimum Giriş Voltajı (MM, kırpılmayan): 20Hz / 30mV, 100Hz / 100mV, 1KHz / 240mV, 10KHz / 280mV
• Toplam Harmonik Bozulma: %0,17'den az (1KHz, Çıkış 1V)
• Çıkış Empedansı: 430Ω (Açık-kapalı yöntemi)
• S/N Oranı: -86db (CCIR, 1KHz)
• Tüpler: 5842 x 8, sinyal kazancı (WE 417A'ya benzer), 7233 x 2, seri voltaj regülatörü (CV4079'a benzer), 5654 x 2, otomatik voltaj regülatörü (6AK5W, CV4010, M8100, 6096, E95F 6096'ya benzer), 5AR4 x 1, doğrultucu - güç kaynağında (eşdeğerleri mümkündür - Allnic bayinize danışın)
• Sigorta: AC 3A, 250V yavaş erimeli 110/120V bölgeler için, AC 2A, 250V yavaş erimeli 230/240V bölgeler için
• Boyutlar: Phono-aşama: 430mm (16,9 inç) x 335mm (13,2 inç) x 170mm (6,7 inç), Güç kaynağı: 170mm (6,7 inç) x 275mm (10,8 inç) x 118mm (4,65 inç)
• Ağırlık: Phono aşaması: 8 Kg ambalajsız, Güç kaynağı: 8,1 Kg ambalajsız
