Formula xHD Rev. 2

Ürün Açıklaması:

Optologic R2R dönüşüm sistemiyle müzikal bir deneyim sunar. Resistor ladder teknolojisiyle üretilen bu DAC, sigma-delta dönüştürücülerine kıyasla daha yüksek kalitede ses üretir. FPGA (Alan Programlanabilir Kapı Dizisi) içinde uygulanan özel bir dijital devre tarafından yönetilen sinyaller, 24 bit direnç bankaları aracılığıyla işlenir. Dijital bölüm, analog devrelerden galvanik ve manyetik izolasyonlarla ayrılmıştır, bu da temiz ve gürültüsüz bir zemin sağlar. 1x yerel örnekleme oranıyla çalışan bu DAC, dijital filtreler veya herhangi bir telafi mekanizması kullanmaz. Modüler tasarımı sayesinde gelecekteki iyileştirmelere ve teknolojik gelişmelere açıktır. Ayrı analog ve dijital güç kaynakları, BJT, Mosfet, J-Fet ve ultra hızlı diyotlarla sağlanır. Sinyal yolu doğrudan bağlanır ve tamamen kapasitörsüzdür. Çıkış aşamaları, metal film dirençlere sahip ayrık BJT ve J-Fet kullanır. xHD güncellemesi, ana FPGA kodunun optimizasyonuyla ses kalitesini artırır ve 768kHz PCM ve native DSD512'ye kadar yüksek çözünürlüklü dosya oynatmayı sağlar. Analog modül Rev. 2, yeni çıkış transformatörleri ve süper hızlı aktif bileşenlerle daha yüksek bir ses performansı sunar.

Ek Bilgiler:

• xHD İyileştirmeleri:
  • Özel hibrit 2 aşamalı XMOS xCore XE216 + FPGA
  • Tamamen yüzen (izole) USB kod çözme ve FPGA tarafından saat üretimi, özel kod ile
  • aqua – akustik kalite ekipmanlarını ayıran yüksek kalite, uzun ömürlü, düşük gürültülü parçalar ve modüler tasarım
  • "Bit Perfect"te 768 kHz PCM ve DSD512'ye kadar örnekleme oranı
  • Windows işletim sisteminde (W7, W10) özelleştirilmiş XMOS X Core Sürücüsünün en son sürümü
  • Mac OS'de Native X Core Audio (Bit Perfect)
  • Linux'ta USB Audio 2.0 işlemi (Bit Perfect)
• Analog Modül Rev. 2: Yeni ses performansı seviyesi. Yeni kartlar, özel olarak seçilmiş süper hızlı aktif bileşenler ve geliştirilmiş devre polarizasyonu uygulayan yeni çıkış transformatörleri kullanır.
• Temel Özellikler:
  • Özel Optologic D/A dönüşüm sistemi. Saf R2R ladder - dijital filtresiz FPGA (Alan Programlanabilir Kapı Dizileri) tabanlı
  • FPGA ile R2R ladder dönüştürücünün dört kolu arasında galvanik ve manyetik izolasyonlar
  • Jitter içermeyen dijital arayüz AQlink PRO (I2S protokolü), La Diva cd transportuna ödün vermeyen dijital bağlantı
  • Düşük gürültülü hassas dirençlere sahip ayrık R2R ladder DAC'ler
  • Sıfır S/PDIF Jitter tasarımı, dijital alıcı aşaması PLL (faz kilitlemeli döngü) teknolojisi
  • Analog ve dijital DAC güç kaynağı için yüksek performanslı AQ Ayrık Regülatör (MOSFET, J-FET, BJT)
  • 2 ayrı düşük gürültülü C-Core güç transformatörü, biri analog ve biri dijital bölüm için
  • Yükseltilebilir çoklu kart platformu ile MODÜLER TASARIM
  • Transformatör tabanlı gerçek dengeli ses çıkış aşaması
  • Tamamen yükseltilebilir yüksek hızlı USB hibrit 2 aşamalı XMOS xCore XE216 + FPGA, Tamamen yüzen (izole) USB kod çözme ve FPGA tarafından saat üretimi, özel kod ile
  • Özel USB Firmware / sürücü : Apple MAC OS - Linux OS : USB asenkron yerel destek, sürücü yazılımı yüklemeye gerek yok
  • Ön panelde dijital faz seçici
  • Ses kalitesi için seçilen yüksek kaliteli parçalar:
    • Tantal, katı polimer OS-CON ve çift metalize MJP kapasitörler
    • Düşük gürültülü Metal Folyo ultra hassas dirençler
    • Çift metalize film darbe kapasitörü
    • Ultra hızlı diyotlar
    • Halojensiz kablolar
  • Nextel ile alüminyum anti-rezonant kabin
  • RC5 IR uzaktan kumanda (isteğe bağlı)
  • İtalya'da tasarlanmış ve el yapımı

Ürün Teknik Özellikleri:

• Dijitalden analoğa dönüşüm türü: Özel Optologic D/A dönüşüm sistemi, Saf R2R ladder - dijital filtresiz FPGA (Alan Programlanabilir Kapı Dizileri) tabanlı
• Desteklenen Yerel Örnekleme Oranları:
  • AQlink / I2S seri veri yolu - USB PC Ses : 44.1kHz - 768kHz PCM 24 bit'e kadar
  • DSD64, DSD128, DSD256, DSD512
  • USB üzerinden Native DSD ve tüm girişlerde DoP desteği
• DAC mimarisi: Çok bitli işaret büyüklüğü R2R ladder (yükseltilebilir)
• Asenkron USB (Yüksek Hız): B Tipi konektörlü USB Audio Class 2
• Dijital Alıcı: PLL (faz kilitlemeli döngü) teknolojisi 128 veya 256 FS dahili olarak seçilebilir
• AQlink (I2S veri yolu): LVCMOS seviyesi
• Aşırı örnekleme faktörü: 1x

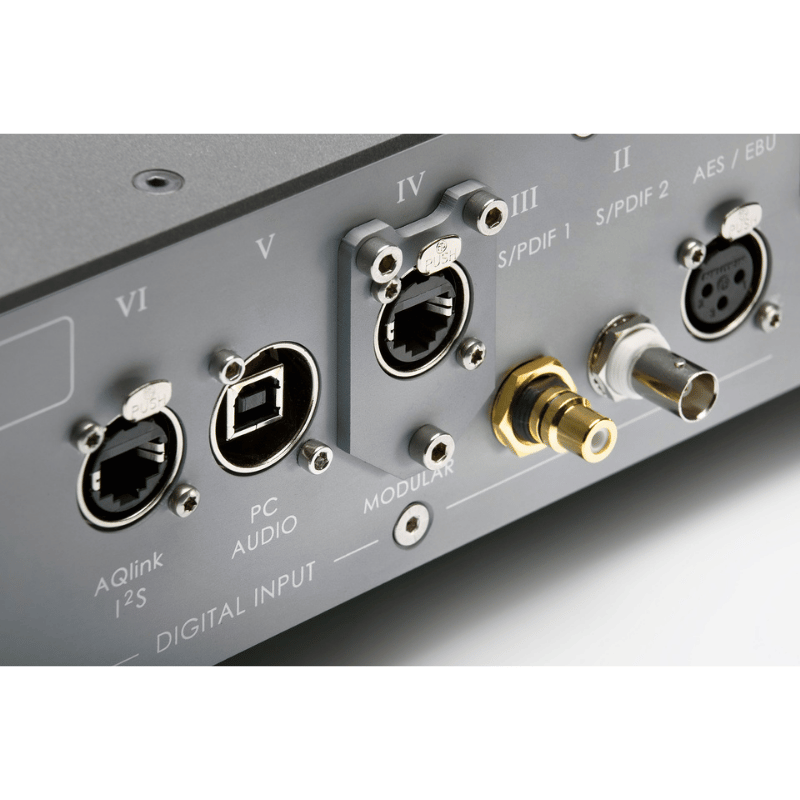

• Dijital girişler:
  • RJ45 AQlink (I2S seri veri yolu) - PCM 24 bit / 768kHz – DSD64, DSD128, DSD256 via DoP
  • BNC coax (S/PDIF) 75 ohm - PCM 24 bit / 192kHz – DSD64 via DoP
  • RCA coax (S/PDIF) 75 ohm - PCM 24 bit / 192kHz – DSD64 via DoP
  • AES/EBU dengeli 110 ohm - PCM 24 bit / 192kHz – DSD64 via DoP
  • USB portu - PCM 24 bit / 768kHz – DSD64, DSD128, DSD256, DSD512
• Modüler giriş:
  • AES/EBU dengeli 110 ohm - PCM 24 bit / 192kHz – DSD64 via DoP
  • RCA coax (S/PDIF) 75 ohm - PCM 24 bit / 192kHz – DSD64 via DoP
  • AT&T (ST Fiber) - PCM 24 bit / 192kHz – DSD64 via DoP
  • Optik TOSLINK - PCM 24 bit / 96kHz – DSD64 via DoP
• Analog Çıkışlar:
  • Dengesiz 2 RCA Çıkışı: 2.4 V RMS
  • Dengeli (pasif transformatörün simetrik) 2 XLR Çıkışı: 3.8V RMS
• Çıkış Empedansı: 10 ohm RCA - 600 ohm XLR
• Yük Empedansı: 10 kohm (min.) RCA - 600 ohm XLR
• Frekans Tepkisi: 20Hz - 22kHz +0.5dB/-0.5dB
• Faz Tepkisi: Lineer faz
• THD + N: 1kHz 0dB'de %0,016
• Ana işlemci: STM-ARM mikrodenetleyici
• Kontroller: Ön panelde 9 Düğme, IR Uzaktan Kumanda, İzole RS-232 D-SUB 9-pin konektörü
• Ön Panel: Güç, faz çevirme, sessize alma, giriş anahtarı, RC5 uzaktan kumanda sensörü
• Güç Tüketimi: 100-115V / 220-240V; 50 veya 60Hz - 58VA
• Boyutlar (G x D x Y): 450 x 370 x 100 mm
• Ağırlık: 9 kg
• Ön yüzey: Saten Alu Gümüş veya Saten Siyah
• Kasa yüzeyi: Gri Nextel toz boyalı

Ödüller:

• Positive Feedback 2020 Brutus Ödülü
• Hi-Fi News YILIN İYİ ÜRÜNÜ
• The Rocky Mountain 2019 International HiFi Press Awards - Kazanan DAC

İncelemeler:

• "Çaba gerektirmeden ortaya çıkarıcı, yemyeşil ama şişkin değil ve her şeyin ötesinde büyüleyici müzikal ses yeteneğine sahip" - Andrew Everard | Paul Miller
• "Büyülü bir deneyim. Basitçe muhteşem."
• "Varlığı, "analitik" veya soğuk olmadan detay sunumu ve dinamikteki büyük değişimleri ele alma yeteneği beni büyüledi. Filtreleme/aşırı örnekleme olmaması artı FPGA, dijital ses üretiminde güçlü bir şekilde güvenilir bir yaklaşım olduğunu gösteriyor... Çok etkilendim." - Dr. David W. Robinson | Editör-in-Chief Positive Feedback
• "Üstün Performans" - Peter Katsoolis | SoundStageAustralia
• "Büyüleyici doğallık, uzun vadeli işitsel hafızamda en uzun süre yankılanacak olan şeydir. Aqua Formula xHD bana gerçekten çok şey öğretti. Ve bu deneyimin etkileri olacak. Master-tape hissini geri istiyorum!" - Michael Vrzal | Fidelity International Magazine
