Atoll Elektronik - PH100:

PH100, her iki kanala birer adet olmak üzere çok düşük gürültülü ve 4 voltaj regülatöre sahip 2 adet üst düzey transformatörden oluşan özel bir güç kaynağı ile donatılmış harici bir modüldür. Montaj, ses aşamalarında herhangi bir paraziti önlemek için metal bir kutu ile korunmaktadır. Tamamen ayrık bileşenlerden yapılmıştır ve herhangi bir bağlantı kapasitörü içermez. Konfigürasyonlar (MM/MC, giriş empedansı), şasenin arkasından doğrudan erişilebilir.

Ek Bilgiler:

• 4 mm fırçalanmış alüminyum ön panel.
• Her biri 3,2 VA olan 2 adet çok düşük gürültülü doğrusal transformatör.
• 4 adet düzenlenmiş güç kaynağı.
• Toplam kapasitans: 11,280 µF.
• Giriş empedansı: 47 k veya 100 k (*).
• Giriş kapasitansı: 100 pF veya hiçbir şey (*).
• MM kazancı: 40 dB (*).
• Yüksek seviyeli MC kazancı: 47 dB (*).
• Düşük seviyeli MC kazancı: 60 dB (*).
• 1 kHz'de sinyal/gürültü oranı: 80 dB.
• 1 kHz'de çapraz konuşma: < -85 dB.
• Frekans yanıtı (20 Hz -20 kHz): <0.1 dB.
• THD: 0.05%.
• (*) Anahtar pozisyonuna bağlı olarak.

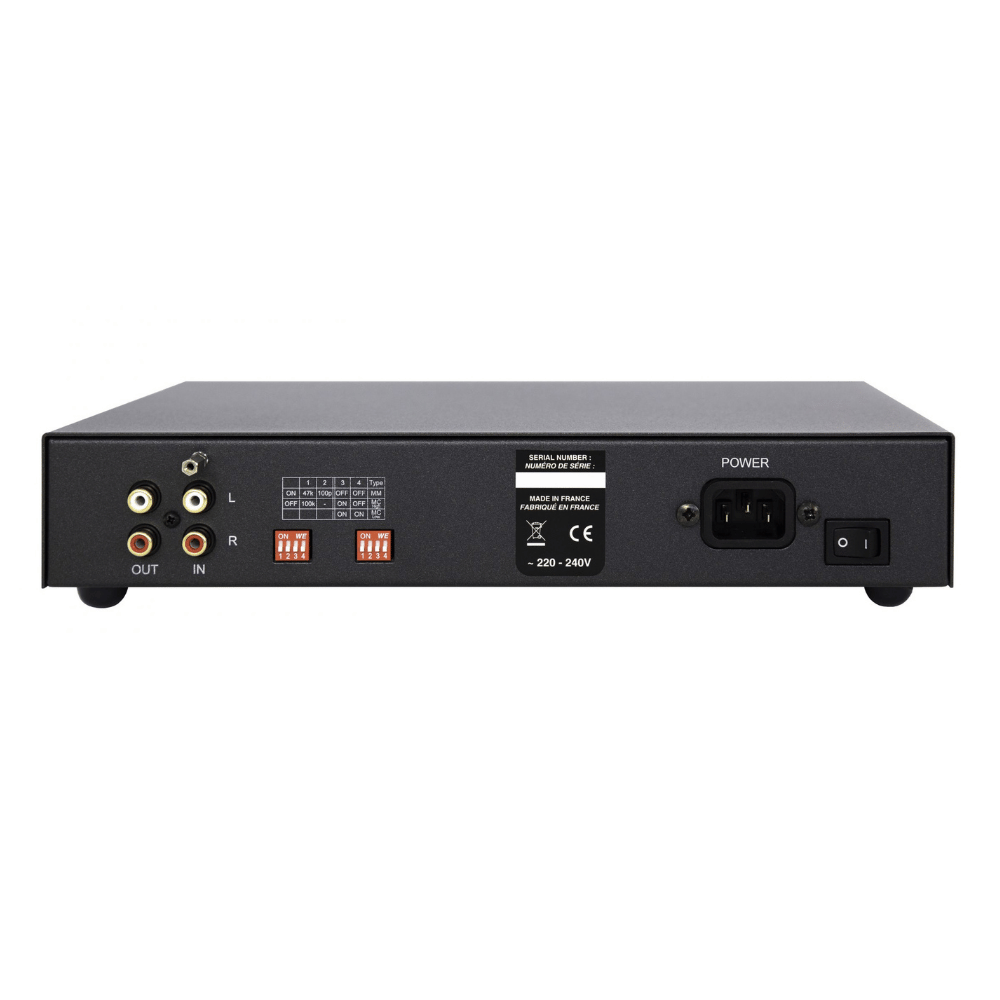

Bağlantılar:

• Toprak
• 1 Modül sinyal çıkışı.
• 1 Pikap sinyal girişi.
• Ayar bloğu (Sol kanal).
• Ayar bloğu (Sağ kanal).

Teknik Özellikler:

• Güç kaynağı: 6,4 VA
• Toplam kapasitans: 11,280 µF
• Hücre türü: MM / MC
• Giriş empedansı: 47 k veya 100 k(*)
• Giriş kapasitansı: 100 pF veya hiçbir şey(*)
• MM kazancı: 40 dB(*)
• Yüksek seviyeli MC kazancı: 47 dB(*)
• Düşük seviyeli MC kazancı: 60 dB(*)
• 1 kHz'de sinyal/gürültü oranı: 80 dB
• 1 kHz'de çapraz konuşma: <-85 dB
• THD: 0.05%
• Boyutlar: 320×210×63 mm
• Ağırlık: 2 kg
• (*) Anahtar pozisyonuna bağlı olarak.
• (Veriler değişikliğe tabidir).

Renkler:

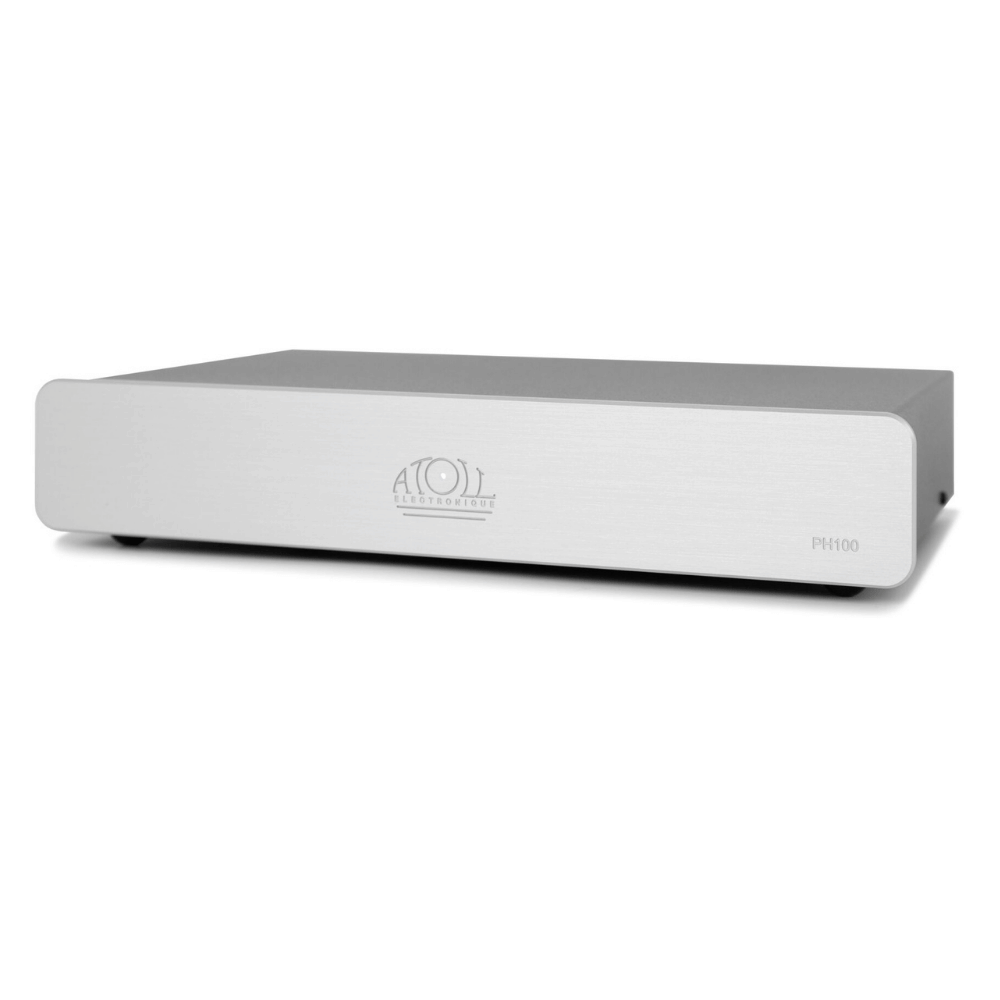

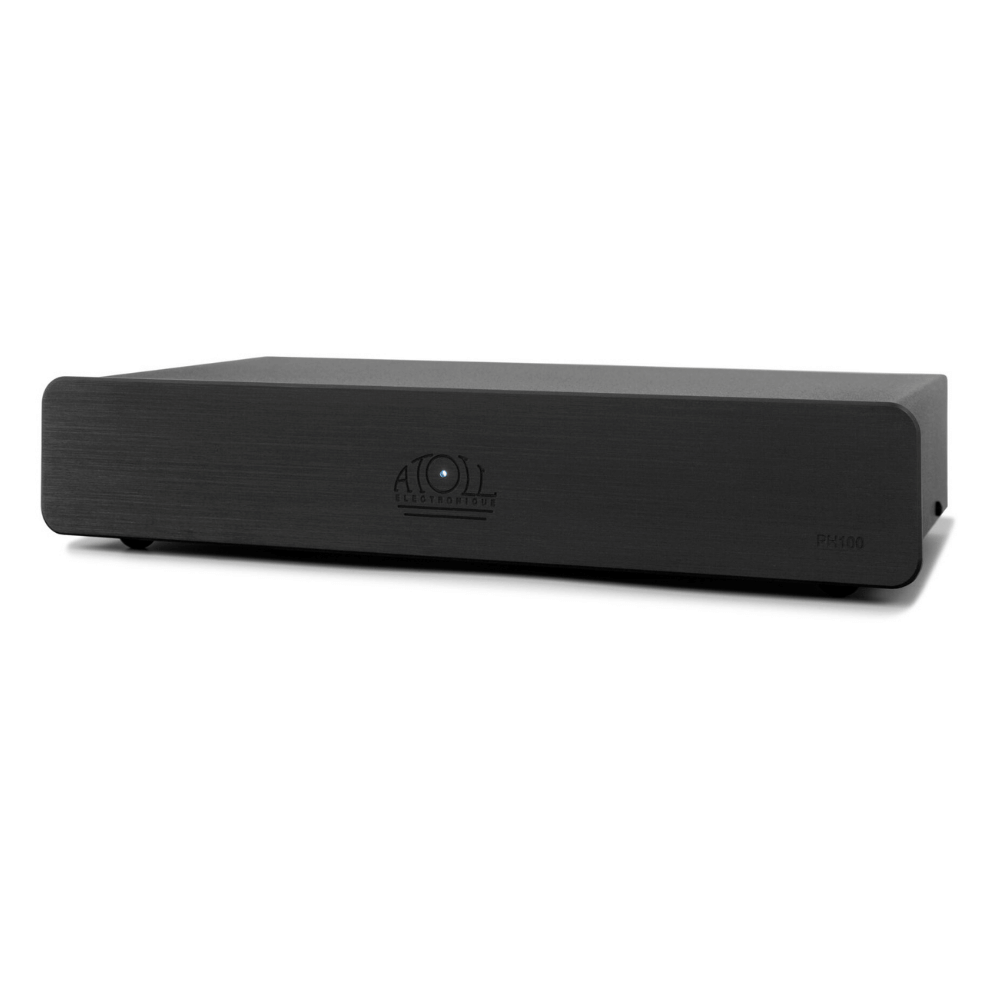

• Siyah anodize fırçalanmış alüminyum kaplama.
• Gümüş anodize fırçalanmış alüminyum kaplama.
