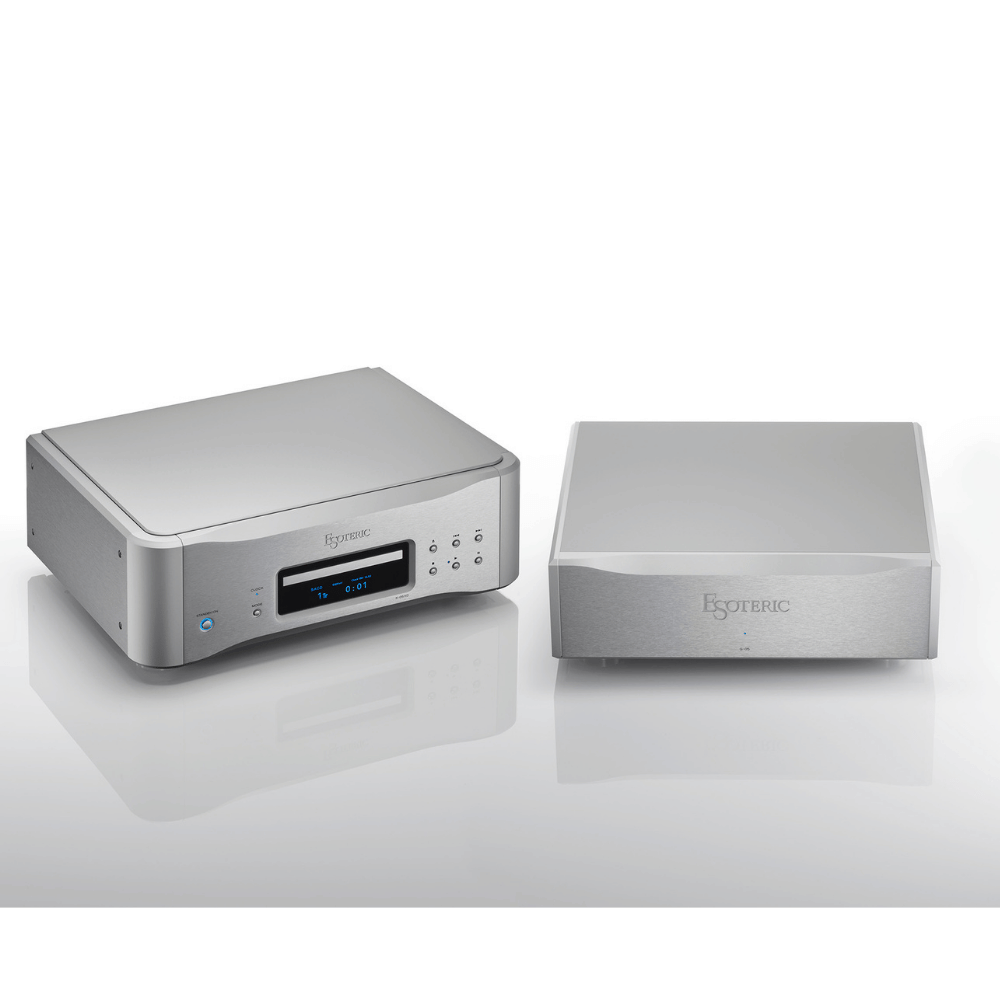

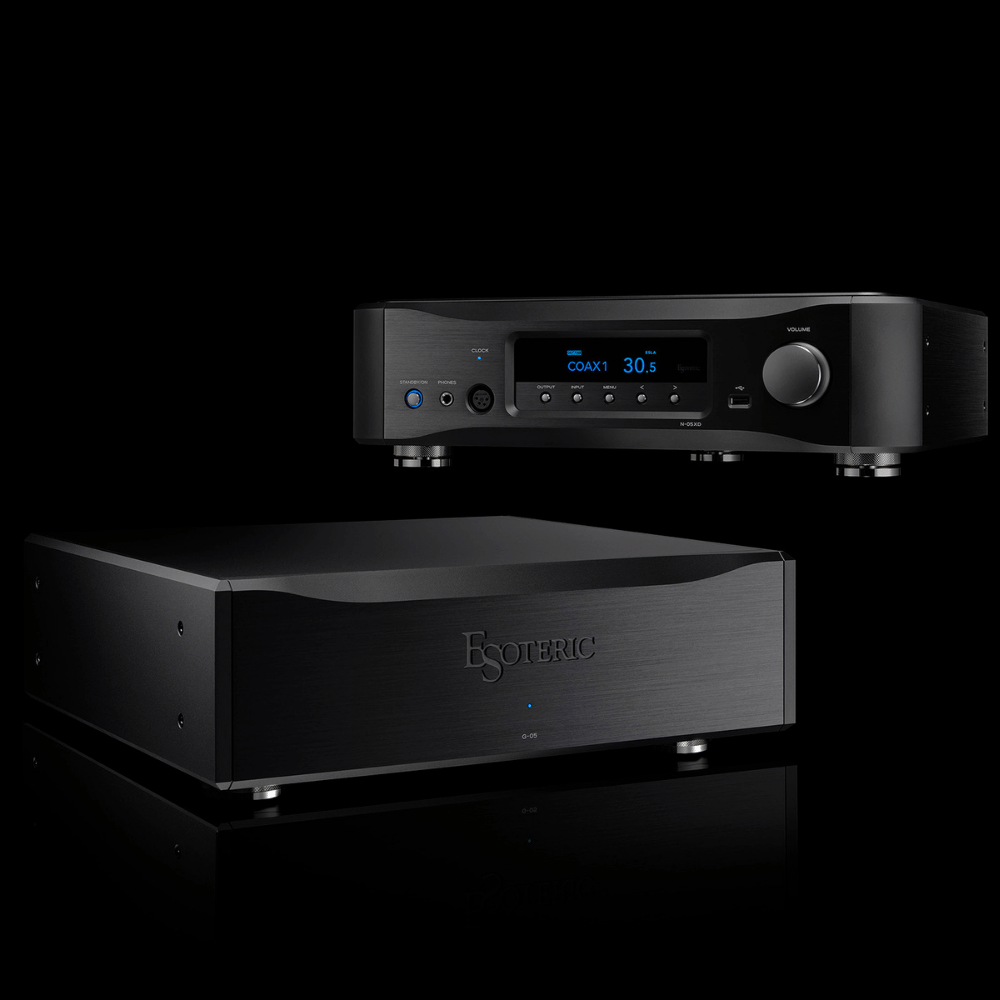

G-05 Master Clock Generator, dijital kaynak ekipmanlarının müzikal ifadesini bir adım daha ileri taşıyor.Tamamen şirket içi geliştirilen “Master Sound Discrete Clock” ile donatılan G-05, Esoteric K ve N serisinin yanı sıra geniş bir yelpazede diğer dijital çalarların tam müzikal üreme potansiyelini ortaya çıkaracak.G-05, minimalist ve güzel bir tasarımla Esoteric’in amiral gemisi teknolojisi ve kalitesini yansıtıyor. Sahibiyi birinci sınıf bir dinleme deneyimine taşıyan mükemmel ses, Esoteric markasının özünü oluşturuyor.05 Serisi, markanın ikonik K-05XD Super Audio CD çalarını, N-05XD Ağ DAC ön amplifikatörünü ve Grandioso Serisinin geliştirme sonuçlarını entegre eden S-05 Class A stereo güç amplifikatörünü içeriyor. Buna ek olarak, benzersiz Master Sound Discrete Clock özelliğine sahip G-05 Master Clock Generator, ses kalitesi arayışına daha da uygun, özgür bir ses sistemi oluşturmayı mümkün kılıyor.
Ek Bilgiler:

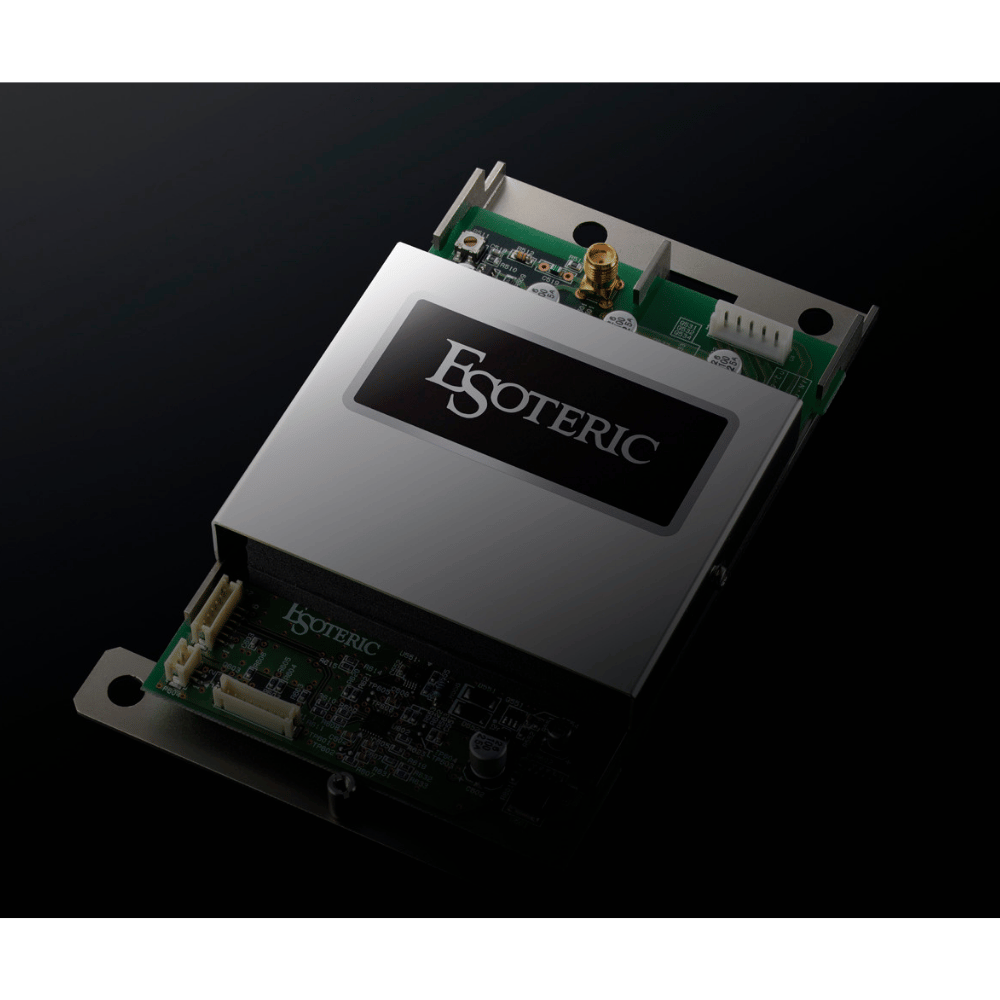

Esoteric'in Ürettiği Saat Modülü
G-05'teki "Master Sound Discrete Clock", kristal osilatörün seçilmesinden sıcaklık kontrol devresine ve kontrol programına kadar, yüksek hassasiyet elde etmek için Esoteric tarafından tamamen kendi bünyesinde geliştirilmiş ve benzersiz bir ayrık devrede tamamlanmıştır. Esoteric'in kendi bünyesinde geliştirdiği saat modülü, müzik üretimine adanmıştır. Her ayrıntıya dikkat ettik ve daha önce genel amaçlı bir modül olarak paketlenen kendi kristal osilatör devremizi benzersiz bir ayrık devreye dönüştürerek mühendislerimizin ideallerine daha yakın tonlar üretmek için ses kalitesini geliştirdik.

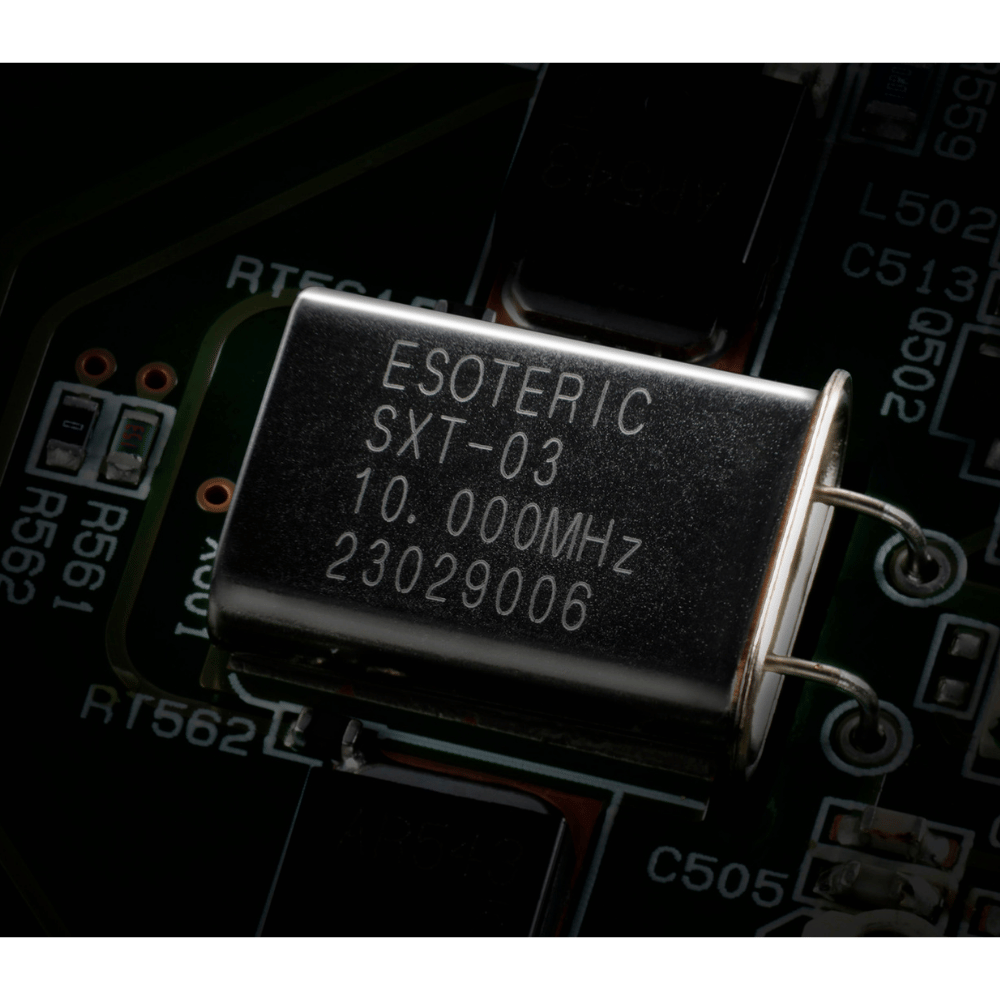

“Esoteric SXT-03” Özel Kristal Osilatör
Kristal saatler, genellikle gelişmiş sıcaklık kontrol sistemleri ile birleştirildiğinde doğal bir tınıya, düşük faz gürültüsüne ve mükemmel kararlılığa sahiptir. Ayrıca, saat sinyali salınım yoluyla üretildiği için, malzemenin fiziksel özellikleri ile elde edilen nihai ses kalitesi arasında güçlü bir korelasyon vardır. Daha büyük kristaller, devrede daha fazla direnç olsa bile, daha fazla kendiliğinden salınım ve daha büyük bir salınım marjına sahiptir, bu da salınımı daha kararlı hale getirir. G-05, ideal elektromanyetik fiziksel özelliklere sahip büyük bir özel kristal osilatör olan Esoteric SXT-03 ile donatılmıştır. Ham kristal malzeme uzun bir süre boyunca yavaşça büyütülür ve daha sonra mükemmel sıcaklık özelliklerine sahip SC-kesim (Stres Telafisi Kesimi) yapılır. Ayrıca, üretim sürecini en ince ayrıntısına kadar inceleyerek, merkez frekans dalgalanmaları kesinlikle spesifikasyonlar dahilinde olan kristalleri dikkatlice seçip kullanıyoruz.
Master Sound TC* – Esoteric'in Tescilli Sıcaklık Kontrol Programı
Kristal frekans doğruluğu, sıcaklıktan etkilenir. Bu nedenle, sıcaklık kontrolü, yüksek saat doğruluğunu korumada en önemli faktördür. Esoteric'in tescilli "Master Sound TC", kristal performansını en üst düzeye çıkaran tam bir sıcaklık kontrol sistemidir. Master Sound Discrete Clock'un mümkün olan en yüksek performansı sağlaması için hem donanımı hem de kontrol yazılımını kendi bünyemizde geliştirdik. Tipik bir OCXO'da kristaller sıcak bir fırında saklanır ve sabit bir sıcaklıkta tutulur. Ancak kristaller, en kararlı oldukları sıcaklıkta farklılık gösterir. Master Sound TC sistemimizde, fırın sıcaklığı, her kristalin en kararlı performans için her zaman doğru sıcaklıkta olmasını sağlamak için her kristal için özelleştirilmiş bir program tarafından kontrol edilir. Sonuç, mükemmel müzikallikle son derece doğal ve saf bir saat çıkışıdır. * TC = Termo-Kontrol
Master Sound TC – Benzersiz Kalibrasyon Süreci Her SXT-03 kristalin sıcaklık özellikleri üretim sırasında ölçülür ve bireysel bir karakteristik çizelge oluşturulur; SXT-03 bir modüle monte edilir ve bu çizelgeye dayanarak, fırın mikrobilgisayar kontrol programı, salınımın en kararlı olduğu ortam sıcaklığına göre bireysel olarak ayarlanır. Yakma dahil bu işlem dizisi, her bir birim için dikkatlice gerçekleştirilir.
Düzgün Fırın Sıcaklığını Korumak İçin 128 Adımlı Çok Adımlı Kontrollü Isıtıcı
Fırının içindeki sıcaklığı homojen bir şekilde koruyan ısıtıcı da Esoteric'in özel alanlarından biridir. Sıradan modüllerdeki ısıtıcılar, fırının içindeki sıcaklık düştüğünde ve yükseldiğinde tekrar tekrar açılıp kapanacak şekilde basitçe kontrol edilir, ancak Master Sound Discrete Clock'ta, sıcaklık 128 adımlı çok adımlı kontrol özelliğine sahip bir ısıtıcı tarafından hassas bir şekilde kontrol edilir. Ek olarak, ısıtıcı açılıp kapatıldığında meydana gelen akım dalgalanmalarını en aza indirerek, akım dalgalanmalarının kristal osilatör devresi üzerindeki olumsuz etkileri ortadan kaldırılır.
Üstün Müzikal Performans İçin Üç Bağımsız Güç Kaynağı Ünitesi
OCXO modülleri genellikle tek bir güç kaynağı ile yapılandırılır. Ancak G-05'te, güç kaynağı bölümü osilatör devresinden, ısıtıcı/kontrol devresinden ve tampon amplifikatörden bağımsızdır ve yüksek ses kalitesi elde etmek için her bir devre bloğuna optimum voltaj doğrudan verilir.
Esoteric-HCLD Çıkış Tampon Devresi
G-05, Grandioso C1X ön amplifikatöründe bulunan, beğeni toplayan "Esoteric-HCLD" çıkış tampon amplifikatör devresi ile donatılmıştır. Bağlı dijital çalarlara saf 10 MHz sinüs dalgası saat sinyali sağlamak için güçlü akım transfer kabiliyetinden ve 180 MHz geniş frekans yanıtından yararlanır.

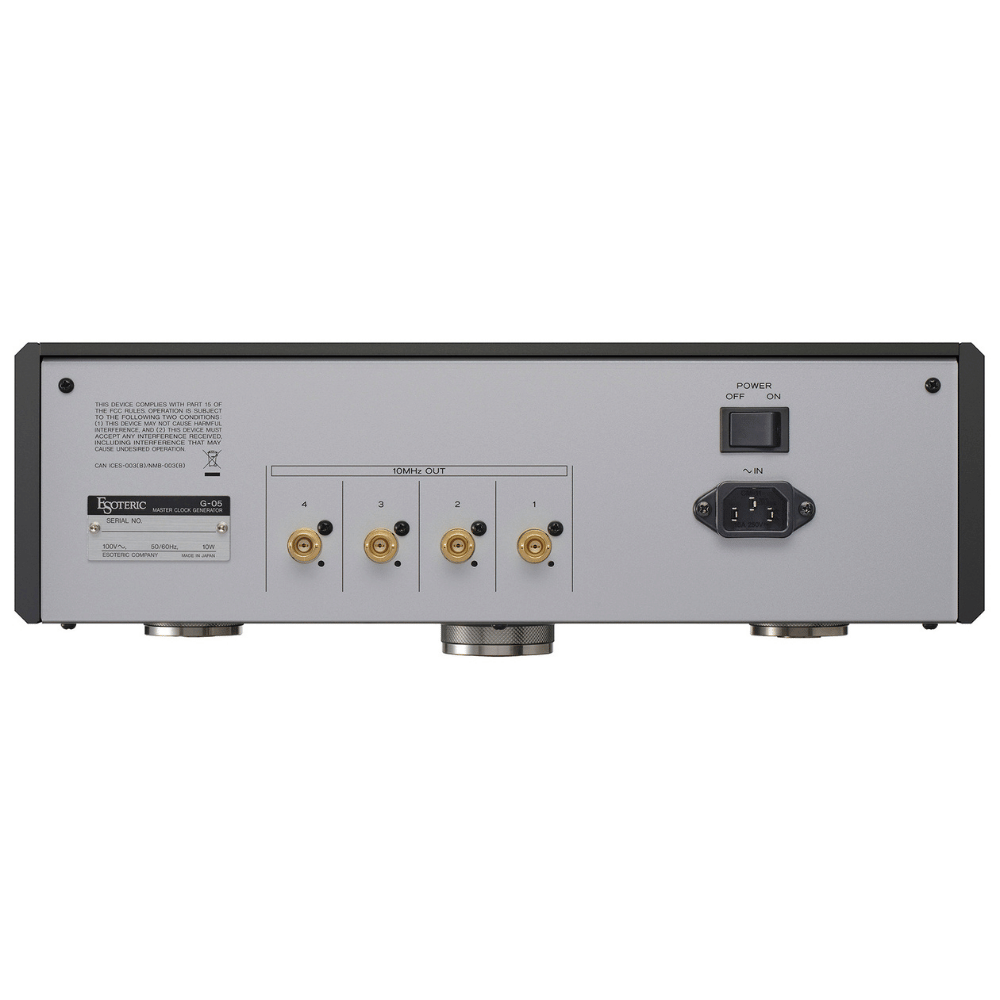

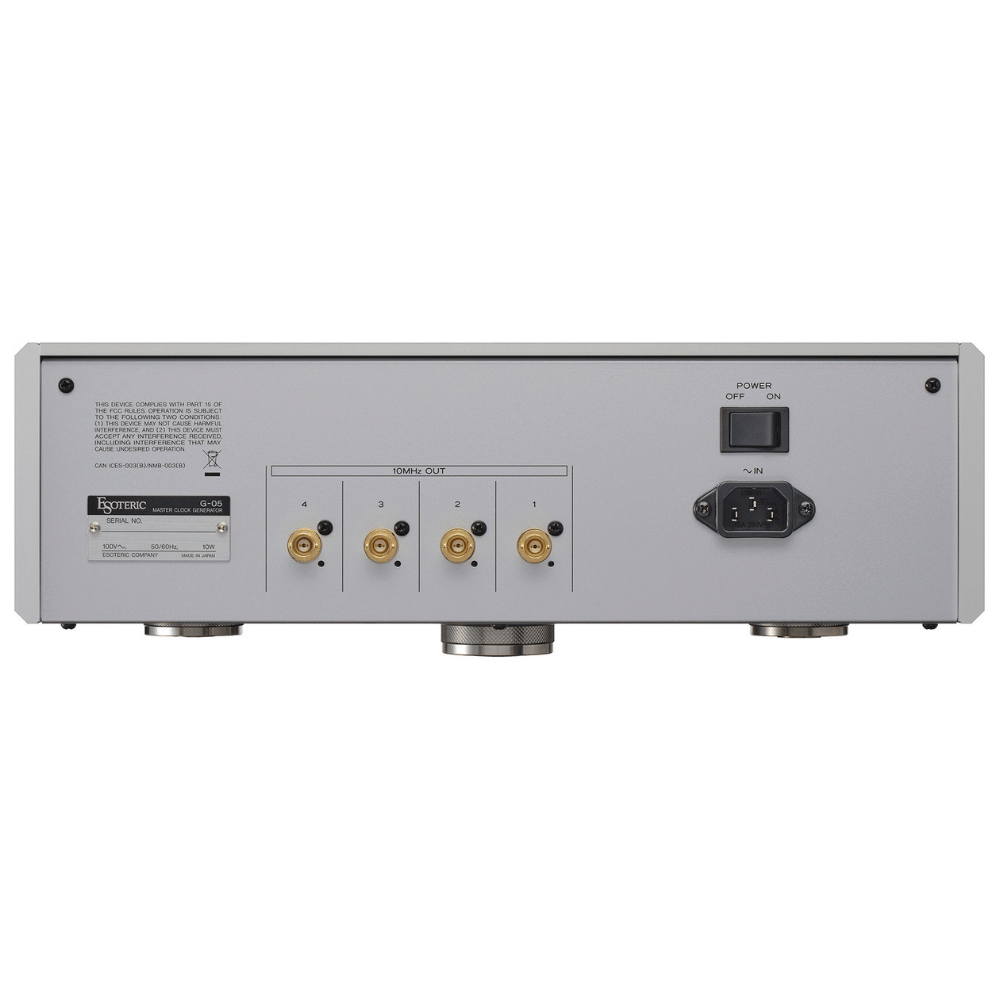

Dört 10 MHz Saat Çıkışı ile Donatılmış
Dört dijital cihaza saat sağlamak için dört 10 MHz sinüs dalgası saat çıkışı sağlanır.
MIL standardına uygun SMA konnektörlerle Özel Tasarım Koaksiyel Kablolar
G-05'in içindeki kritik kablolama için ses kalitesi açısından dikkatlice seçilen özel tasarım koaksiyel kablolar kullanılır. Konnektörler, MIL standartlarına uygun altın kaplama SMA konnektörlerdir. Çıkış konnektörleri, iletim güvenilirliğini artırmak ve kaybı azaltmak için hassas bir şekilde eşleşen empedans = 50Ω olan altın kaplama BNC konnektörlerdir.

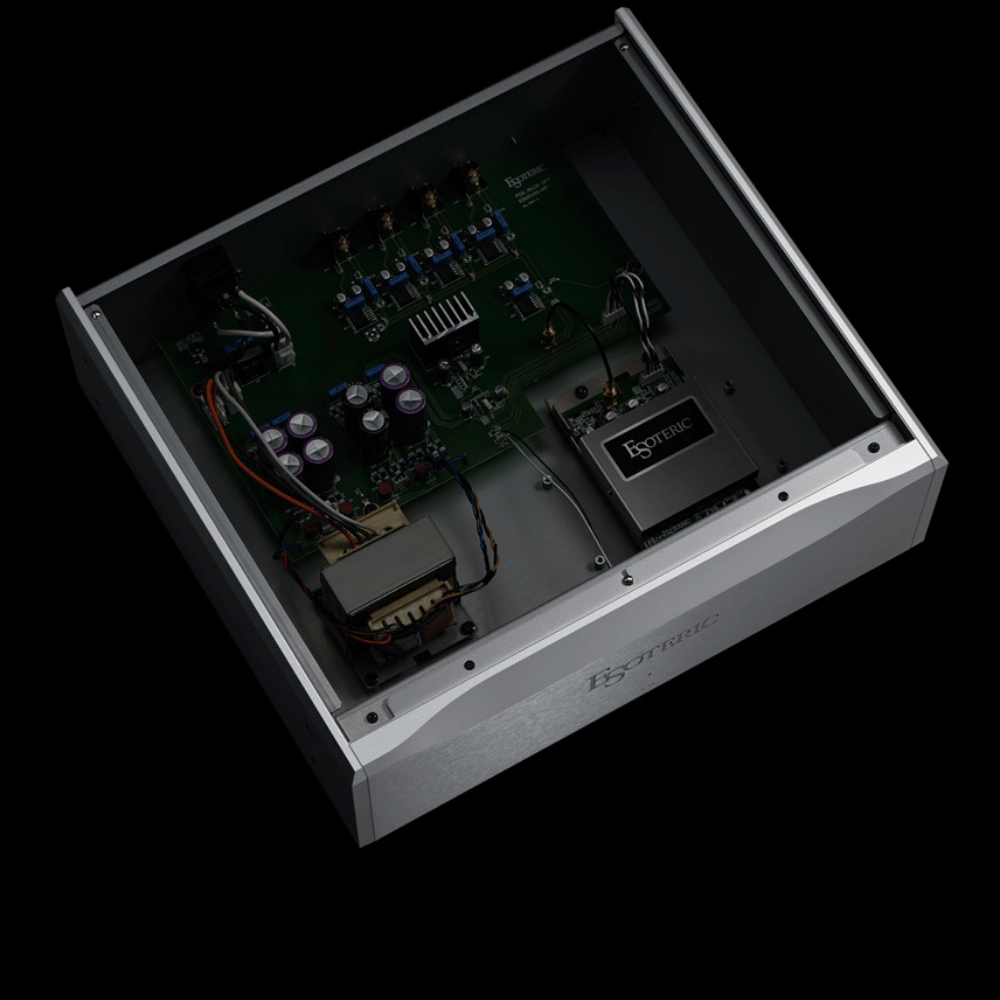

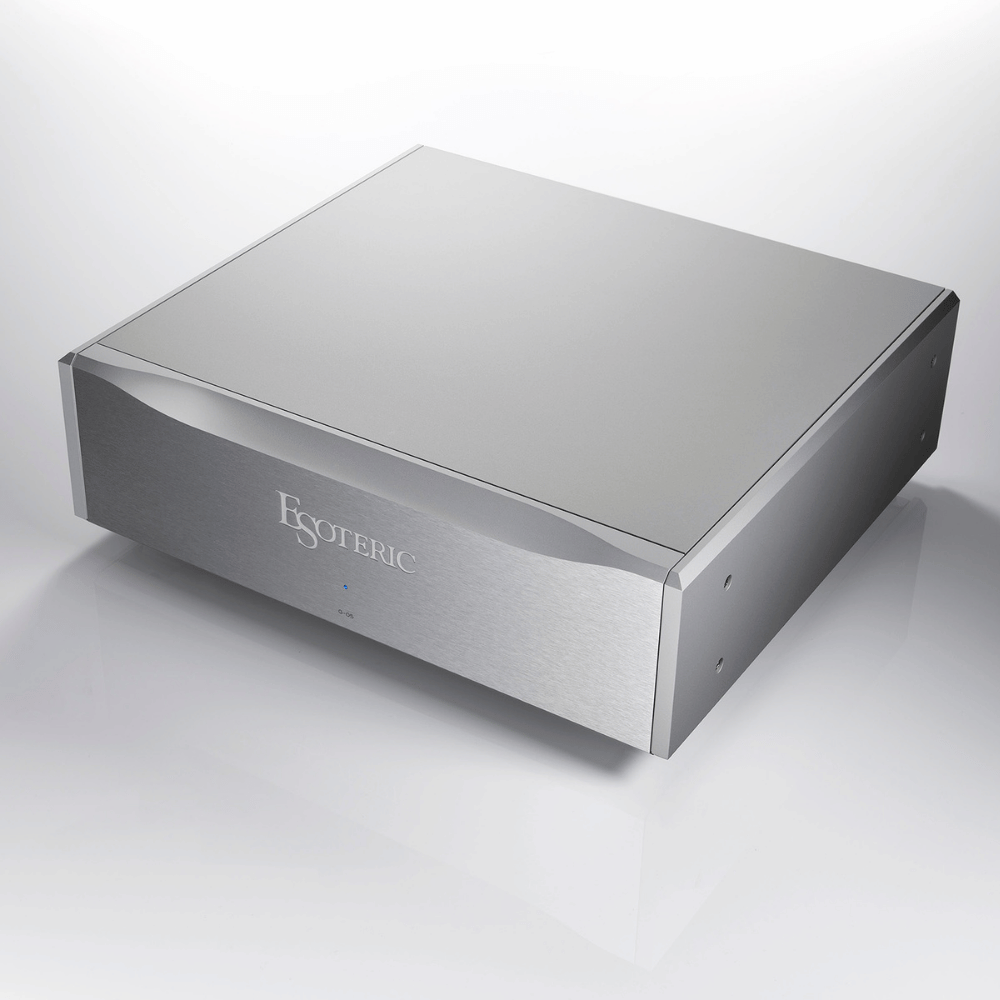

Benzersiz Şase Yapısı
Şase yapısı da titreşime duyarlı master saatler için özel olarak tasarlanmıştır. Ön ve yan paneller, dış titreşimleri bastırmak için ağır hizmet tipi, kalın duvarlı alüminyumdan yapılmıştır. Şasenin içindeki Master Sound Discrete Clock modülü, montaj vidaları kullanılmadan serbestçe monte edilmiş ve kendi ağırlığı ile topraklanmıştır. Çelikten işlenmiş ve üç noktada desteklenen izolasyon ayakları, şasenin ağırlığını alt plakaya bağlayan özel bir montaj yöntemi kullanır. Saat modülünü ve izolasyon ayaklarını monte etmek için mümkün olduğunca vidayı ortadan kaldırarak ve bu titreşime duyarlı bileşenleri birbirine vidalayarak oluşan gerilme konsantrasyonundan kaçınarak, doğal bir titreşim sönümleme etkisi elde edilebilir ve bu da üstün ses kalitesiyle sonuçlanır. Ek olarak, üst plaka, vidalarla sabitlenmemiş yarı yüzen bir yapıya sahiptir, bu da açık bir sesle sonuçlanır.
Teknik Özellikler:
- Saat Sinyali: 10 MHz sinüs dalgası
- Saat Çıkışı: 4 adet BNC konnektörü
- Çıkış Empedansı: 50Ω
- Çıkış Seviyesi: 1.0Vrms ± 0.1Vrms
- Faz Gürültüsü: -160dBc/Hz @ 1kHz
- Sıcaklık Kararlılığı: ± 0.01ppm
- Güç Tüketimi: 30W
- Boyutlar (G x Y x D): 445 x 134 x 380 mm
- Ağırlık: 14 kg
