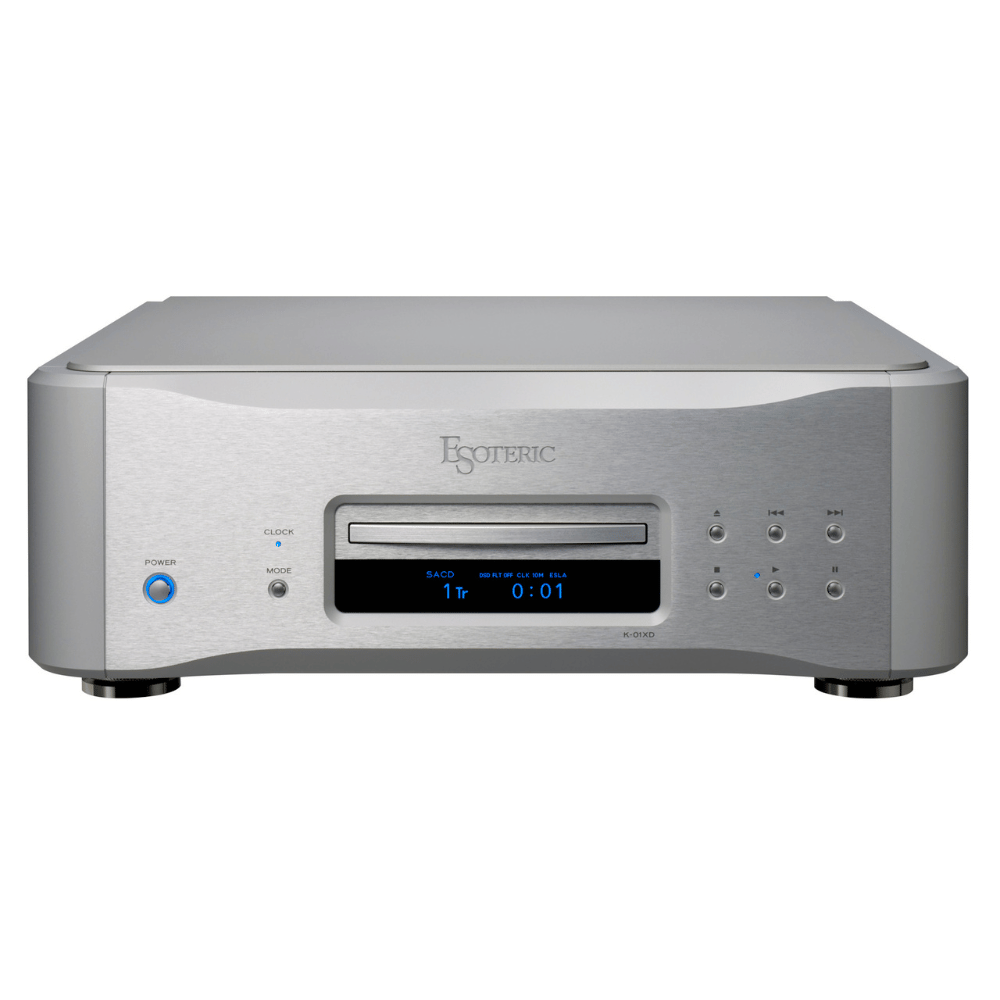

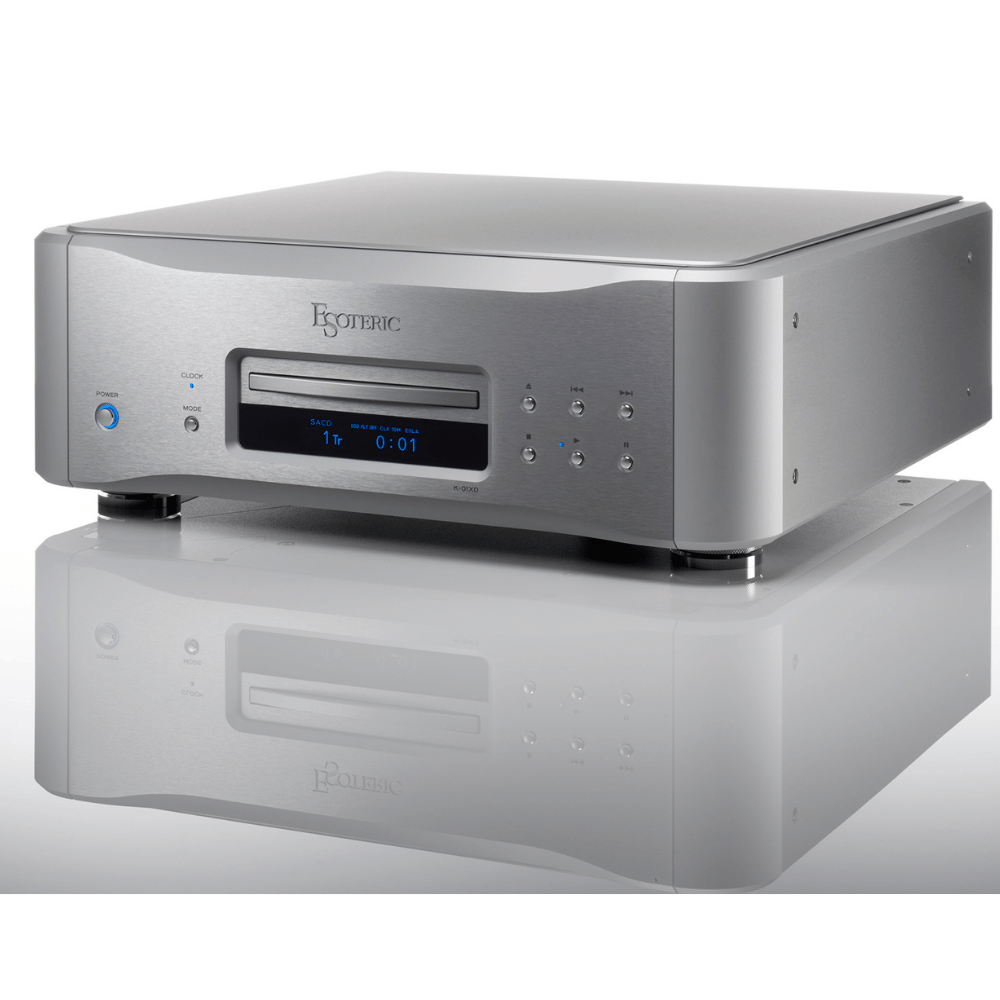

Esoteric - K-01XD SE:
Esoteric'in en ikonik dijital oynatıcısı olan K-01XD, en son SE modeliyle evrimleşti. VRDS-ATLAS SACD taşıma mekanizması ve Master Sound Discrete DAC'ı bir araya getiren bu model, müzikseverlere olağanüstü bir ses deneyimi sunuyor.
Ek Bilgiler:
VRDS Teknolojisi:
VRDS (Vibration-Free Rigid Disc-Clamping System), Esoteric'in CD/Super Audio CD taşıma mekanizmalarının temel teknolojisidir ve markanın kuruluşundan beri odak noktası olmuştur. Sistem, diski aynı çapta bir plakaya sıkıca sabitler ve hem diskin kendisinin dönme titreşimini hem de herhangi bir dış mekanik titreşimin etkilerini ortadan kaldırır. Herhangi bir gizli disk eğriliği de döner tabla tarafından düzeltilir, böylece optik pikap ve disk çukur yüzeyinin optik eksen doğruluğu önemli ölçüde iyileştirilir ve aynı zamanda servo akımı en aza indirilir. Tüm bunlar, disk okuma hatalarını önemli ölçüde azaltmak için bir araya gelir ve daha da nefes kesici bir ses kalitesi sağlar.

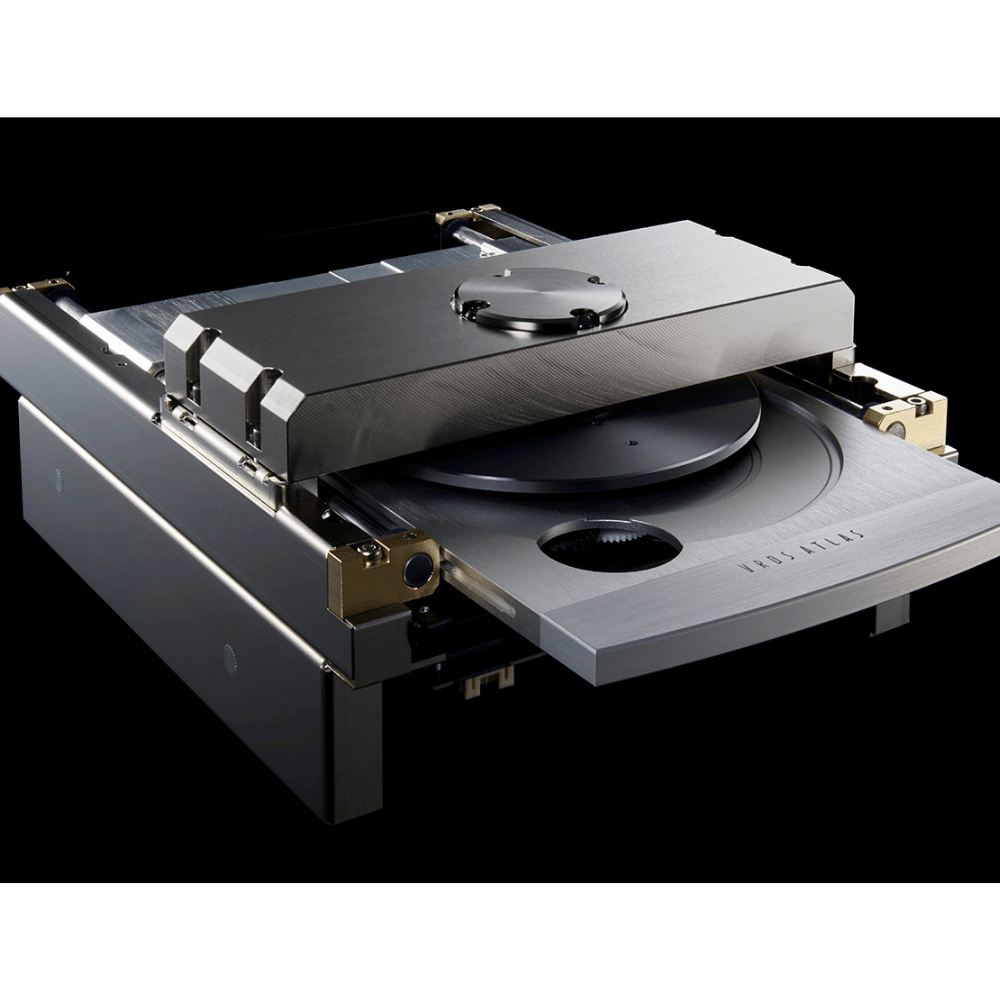

VRDS-ATLAS:
VRDS mekanizması 30 yılı aşkın bir süredir sürekli olarak geliştirilmiş ve iyileştirilmiştir. Uzun ve şöhretli tarihi boyunca, en önemli dönüm noktalarından biri de mükemmellik ve ses kalitesinin zirvesini temsil eden VRDS-ATLAS platformunun tanıtımı olmuştur. K-01XD, amiral gemisi modellerimiz olan Grandioso P1X SE ve K1X SE'de kullanılan VRDS-ATLAS referans mekanizmasının tüm özelliklerini miras almak için bu model için özel olarak uyarlanmış VRDS-ATLAS mekanizmalarıyla donatılmıştır.
ATLAS 01:
K-01XD SE'nin yeni ATLAS 01 disk taşıma mekanizması, yüksek uç Grandioso modellerimizde kullanılanla aynı 20mm SS400 çelik köprüye sahiptir. Mekanizma, ses kalitesini etkileyebilecek titreşimleri azaltmak için ultra yüksek rijidite ve ağır hizmet tipi bir tasarıma sahiptir. Taşıma mekanizmasının duralümin plakası da mükemmel ses kalitesiyle haklı bir üne sahiptir ve sağlam çelik köprüsü VRDS-NEO'dan daha büyüktür. Nokta temaslı itme yatak sistemi aracılığıyla sürtünmeyi ve dönme gürültüsünü en aza indiren tek noktadan mili yataklı bir tasarım kullanır. Bu tasarım, yüksek uç modellerle aynıdır.
Düşük Kütle Merkeziyle Geniş Tasarım:
VRDS tarihindeki en sessiz ve en zarif taşıma mekanizması olan Esoteric'in etkileyici VRDS-ATLAS, titreşimleri daha etkili bir şekilde azaltmak için şirketin mekanik topraklama teknolojisine yönelik kararlı odaklanmasını simgeliyor.Tüm taşıma mekanizması için geniş, düşük profilli bir tasarımın benimsenmesi, daha düşük bir kütle merkezi elde edilmesine yardımcı oldu. Döner tabla motorunun önceki konumundan köprü üzerine değil, döner tablanın altına taşınması, topraklama titreşiminin yolunu önemli ölçüde kısaltarak mekanik gürültüyü azalttı. Tepsi boşlukları da rijiditeyi artırmak için en aza indirilmiş ve özel titreşim emici elastomer tıpalar, tepsi kapalı konumdayken rezonansı engellemektedir.
Ses Kalitesinin Anahtarı Olan Büyük Ölçekli Güç Devresi:

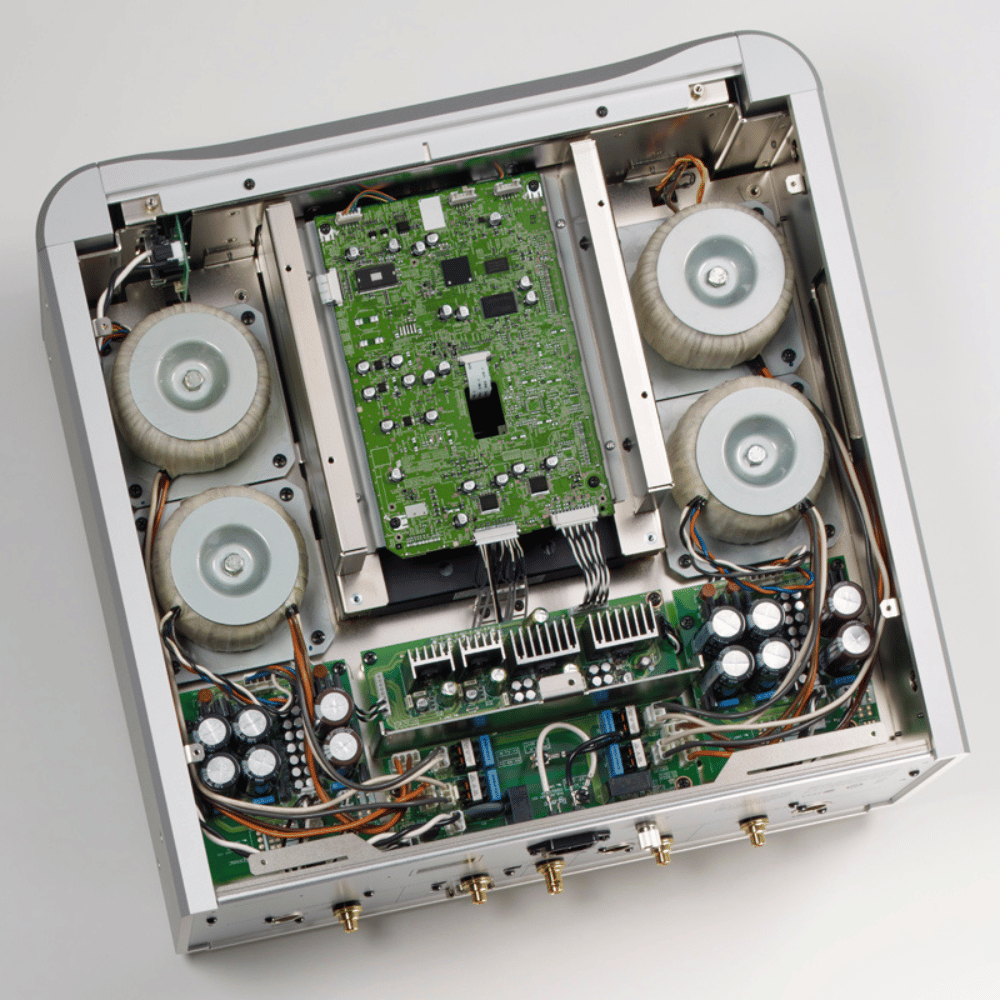

Güçlü, heykeltraşlık yapılmış, üç boyutlu bir ses sunan K Serisinin ses kalitesinin anahtarı, güçlü güç kaynağında yatmaktadır. SE modelinde, güç kaynağı bölümü de tonu daha da derinleştirecek şekilde iyileştirildi. K-01XD SE, L/R D/A dönüştürücü bölümü, mekanizma ve dijital devrelerin her biri kendi güç trafosuyla beslenen toplam dört adet büyük toroidal trafoyla donatılmıştır.
Düşük Geri Bildirimli DC Regülatörü ve Süper Kapasitörler:
Güç kaynağı, entegre devre bulunmayan ayrık bir konfigürasyonda güçlü, açık bir ses için düşük geri bildirimli bir tasarım kullanır. Düşük frekans çözünürlüğünü iyileştirmek ve ses kalitesinde dikkat çekici bir iyileşme sağlamak için toplam 71 süper kapasitör (toplam kapasitans 1.850.000μF = 1.85F) takılmıştır.

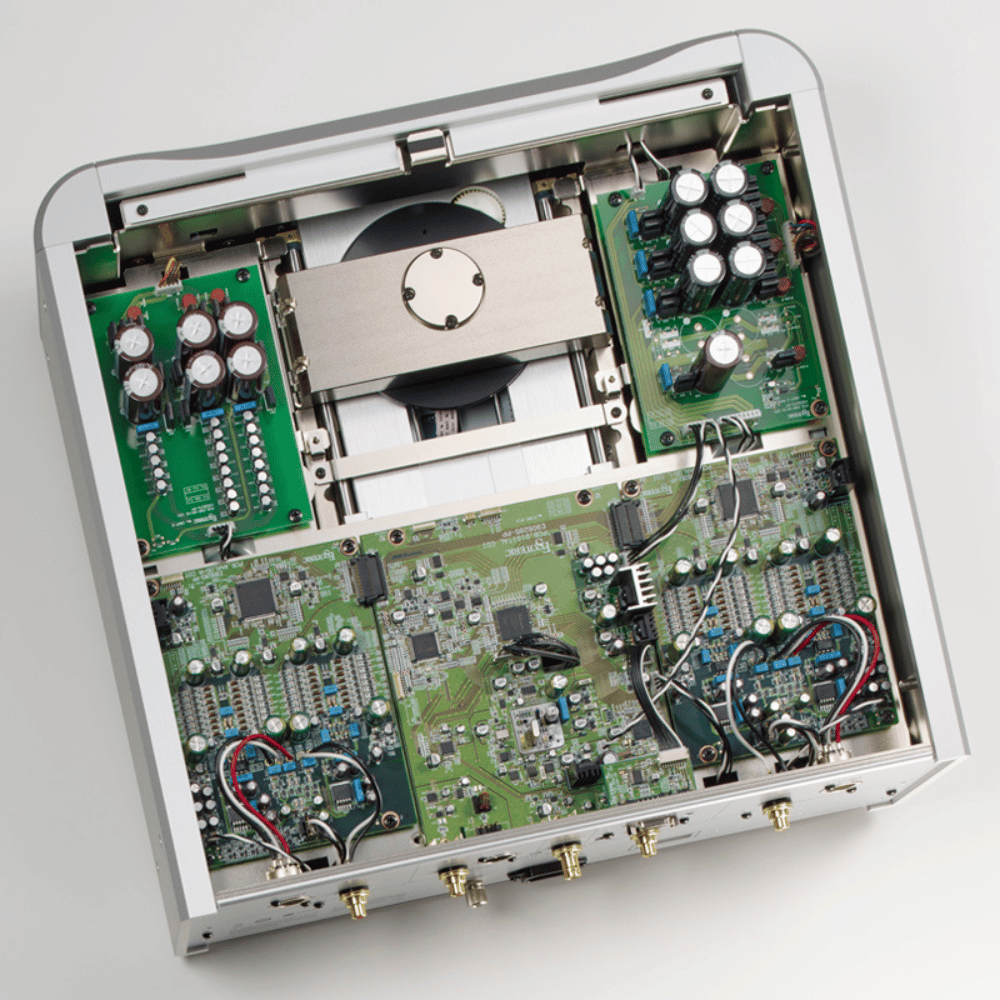

Şasi İnşaatı ve Devre Blokların Düzeni:
VRDS-ATLAS taşıma mekanizması şasi içerisinde merkezi olarak yer almaktadır. 5mm kalınlığında bir çelik taban plakasına monte edilmiş ve üç adet özel Pinpoint Ayak (Patent #4075477 ve #3778108) tarafından desteklenmiştir. Pinpoint Ayaklar, titreşimlerin etkili bir şekilde mekanik olarak topraklanmasını sağlamak için bir sivri uç ve bir altlık entegre eder. Bu ayaklar taban plakasına vidalanmaz, ancak kurulum sırasında şasinin ağırlığıyla yerinde tutulur. Pinpoint Ayak gövdesinin taban plakasının geniş yüzeyine vidalanmasıyla oluşan gerilme yoğunluğundan kaçınarak daha açık bir ses yaratılır. Şasinin iç yapısı, ses devre kartlarının üst seviyede ve güç kaynağı devrelerinin ve trafo ünitesinin alt seviyede yer aldığı çift katlı bir tasarıma sahiptir. Bu sayede manyetik akı sızıntısı ve titreşim en aza indirilirken, güç kaynağı kablolaması da kısaltılmıştır.
Yarı Yüzen Üst Panel:
Şasinin üst paneli, açık ve dinamik bir sese daha fazla katkıda bulunan vidalı olmayan yarı yüzen bir yapı kullanmaktadır.
Müzikteki Tüm Dinamikleri ve Enerjiyi Ortaya Çıkarma:

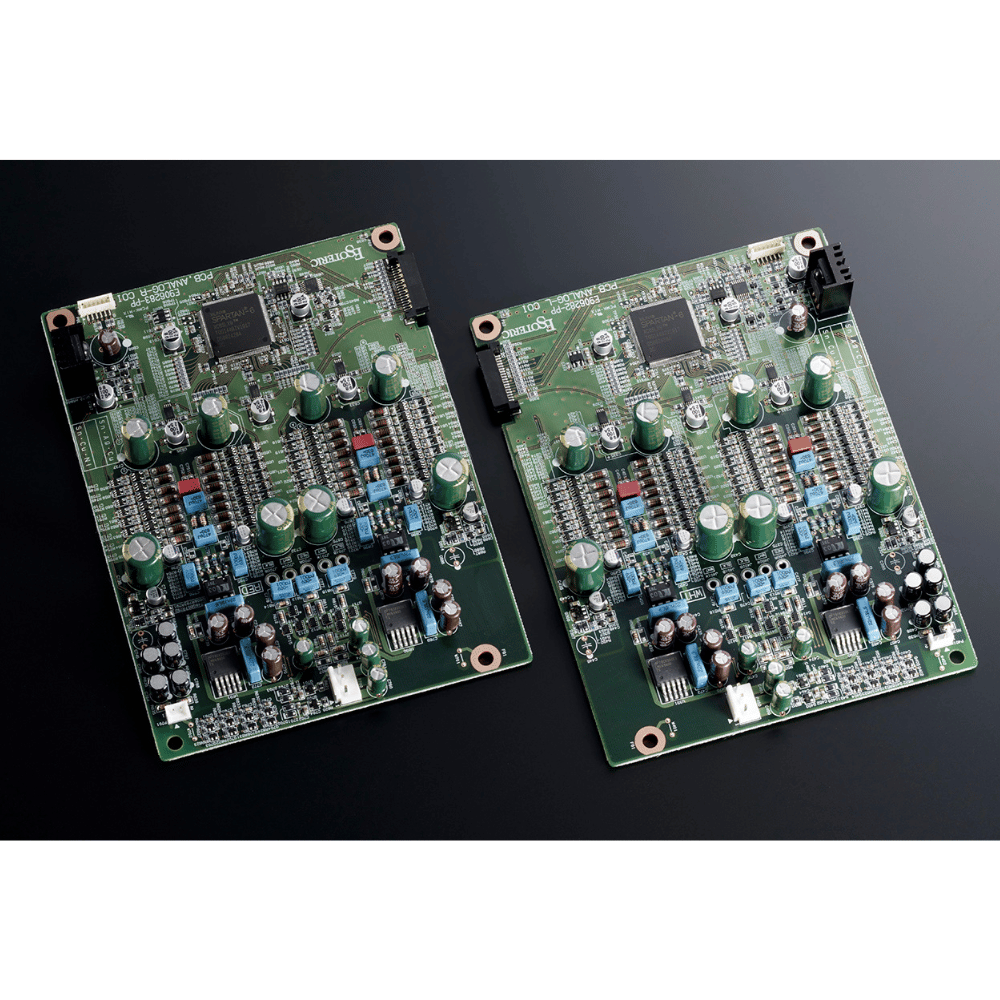

Amacımız, müzikteki tüm dinamikleri ve enerjiyi mükemmel bir şekilde yeniden üretebilen, tamamlanmış bir devreye dikkatlice seçilmiş, titizlikle test edilmiş bir dizi ayrık bileşen monte etmekti - sıradan entegre çiplerle elde edilemeyen bir şey. En iyi mühendislik ekiplerimiz, yalnızca kendi geliştirdiğimiz DAC mimarisi olan Master Sound Discrete DAC'ımızda bulunan bir ses kalitesi tasarlamak ve üretmek için gururlarını ortaya koydu.
Saf Performans İçin Lüks Malzemeler:
Master Sound Discrete DAC, Esoteric tarihinde en yenilikçi DAC olarak ilk olarak Grandioso D1X'te tanıtıldı ve çarpıcı gerçekçiliğe sahip ses kalitesi, dinleyicileri gerçek bir canlı performansta gibi hissettirdiği için sürekli olarak büyük beğeni topladı. K-01XD SE'de bulunan sürüm, 01 Serisini yeni zirvelere taşımak için K1X SE'nin özünü yakalayan daha basit bir devre konfigürasyonu kullanmaktadır. Her biri 32 elemana sahip olan her bir DAC elemanı, bir saat sürücüsü, mantık devresi, kapasitör, direnç vb. içerir ve maksimum işleme hassasiyetini korumak için tüm 32 eleman birbirinden izole edilir. D1X SE tasarım felsefesine uygun olarak, bu DAC'lar, sınırsız müzik enerjisinin saf, zahmetsiz çıktısını sağlamak için en son teknolojiye sahip bileşenlerden oluşan lüks bir seçkiyle doludur.
Gelişmiş Dijital İşleme:
K-01XD SE'nin bağımsız olarak geliştirilen delta-sigma (Δ∑) modülatörü, 64 bit/512Fs'yi ve 22,5MHz DSD ve 768kHz PCM sinyalleri dahil en son yüksek uç dijital formatları destekler. FPGA'nın özel dijital işleme algoritması, Master Sound Discrete DAC için özel olarak geliştirilmiştir ve hem DSD hem de PCM dijital ses verilerinin üstün şekilde yeniden üretilmesi için tamamen optimize edilmiştir.
IDM-01 ve Diğer Kaliteli Parçalarla Yükseltilmiş:

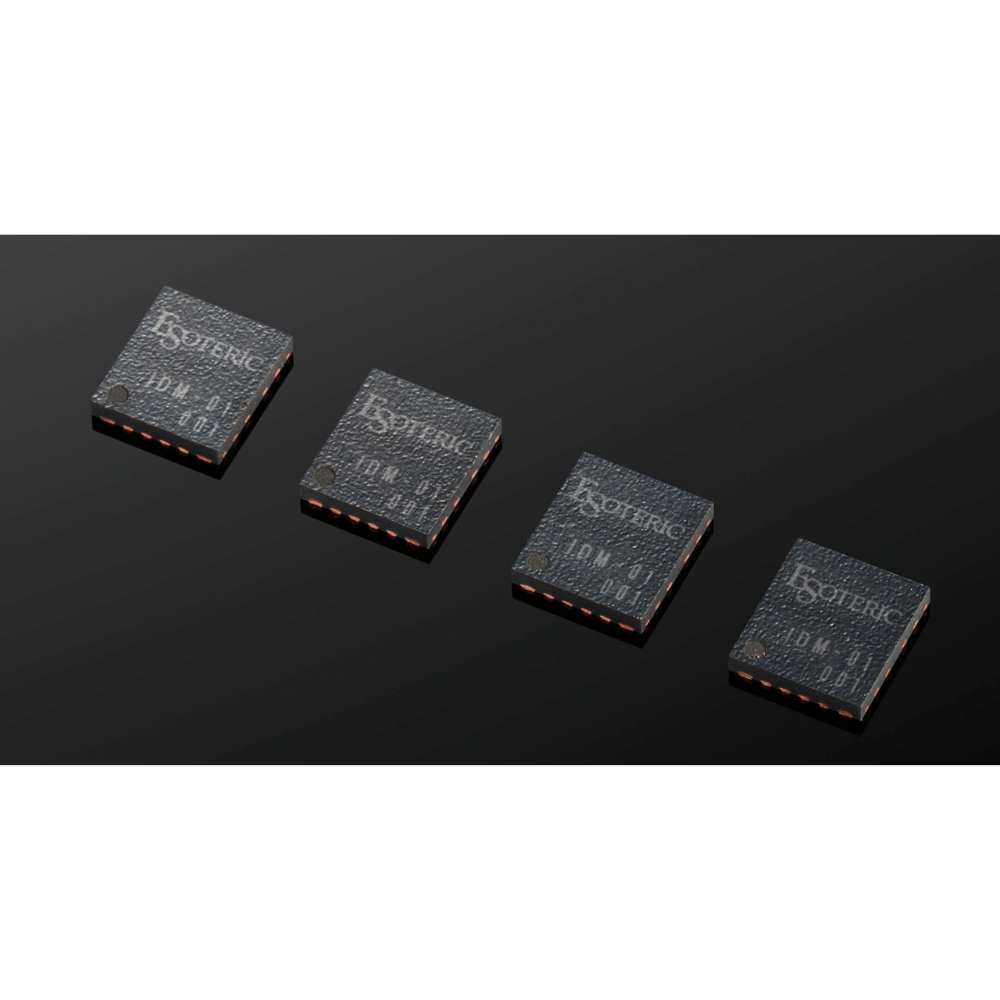

Yeni SE modelinde, DAC kartındaki analog devrenin ayrık parçaları, daha iyi ses kalitesi için yenilendi. Amplifikatör elemanı, orijinal "Entegre Ayrık Amplifikatör Modülü IDM-01"dir. Malzemeler, devre şemaları ve düzen, Esoteric'in mühendisleri tarafından, entegre devreleri kullanan bir amplifikatör tasarlıyormuş gibi dikkatlice incelenmiş ve entegre devrelerin avantajlarından yararlanan son derece kısa sinyal yolu, müziğin canlılığını dinamik ve incelikli bir şekilde güçlendirir. IDM-01 ve analog filtre dirençleri ve kapasitörleri gibi diğer analog parçalar, daha canlı bir canlı ses, iyileştirilmiş işitilebilir dinamikler ve daha organik bir doku elde etmek için dikkatlice seçilmiştir.
Gelişmiş Kalite Kontrolü:
Bileşen toleranslarının doğrudan aritmetik hassasiyetle bağlantılı olduğu ayrık bir DAC'de, elektronik devre kartlarının üretimi için gelişmiş kalite kontrolü de gereklidir. Esoteric'in kendi fabrikası, bir hastane ameliyathanesiyle aynı temizlik seviyesine sahip bir temiz odada bulunan oksijensiz fırında lehimleme gibi dünyanın önde gelen PCB üretim teknolojilerinden bazılarını içerir. Ses, tıp, havacılık ve savunma sanayileri için elektronik devre kartlarının üretiminde geliştirilen teknolojiler, Master Sound Discrete DAC'ın yüksek üretim kalitesini destekler.
Geliştirilmiş Akım İletimiyle Benzersiz Esoteric-HCLD* Çıkış Tampon Devresi:
Esoteric HCLD Çıkış Tampon Amplifikatörü, 2.000V/µs'lik şaşırtıcı derecede hızlı bir eğim hızına sahiptir. Akım aktarımı ve hız - bir analog çıkış devresi için en önemli faktörler - müziğin gerçekliğini gerçekten nefes kesici bir dinamikle yeniden üretmek için sınıra zorlanmıştır.* HCLD: Yüksek Akım Hat Sürücüsü
ES-Link Analog - Esoteric'in Özel Akım İletim Sistemi:
Hat bağlantılarına (XLR, RCA) ek olarak, Esoteric'in özel akım iletim sistemi olan ES-Link Analog, bir amplifikatöre bağlantı için kullanılır. ES-Link Analog, ses sinyalinin iletimi için ideal bir yöntemdir. Geleneksel voltaj iletimine kıyasla, yaklaşık 100 kat daha fazla akım iletir. Bu sayede gürültüye karşı daha az duyarlıdır ve müziğin tüm enerjisini amplifikatöre gönderir.Ayrıca, kaynak cihaz ve amplifikatör arasında çalışan bağlantı kablolarının empedansından etkilenmez. Böylece, kaynağın çıkış sinyali ile amplifikatörün giriş sinyali arasında mükemmel bir bütünlük sağlar.
Harici Giriş, D/D Dönüştürme ve USB Girişi:
K-01XD SE, koaksiyel ve optik girişlere ek olarak, 22,5MHz DSD eşzamansız sinyal iletimiyle uyumlu bir USB tip-B bağlantı noktasına sahiptir. Bu sayede bağımsız bir D/A dönüştürücü olarak kullanılabilir. Bir dijital PCM sinyalini 2/4/8/16×'e kadar (maks. 768kHz) yükseltme ve PCM'yi DSD'ye dönüştürme işlevleri sağlanır.
Dijital Oynatıcı İçin Master Sound Discrete Saat:

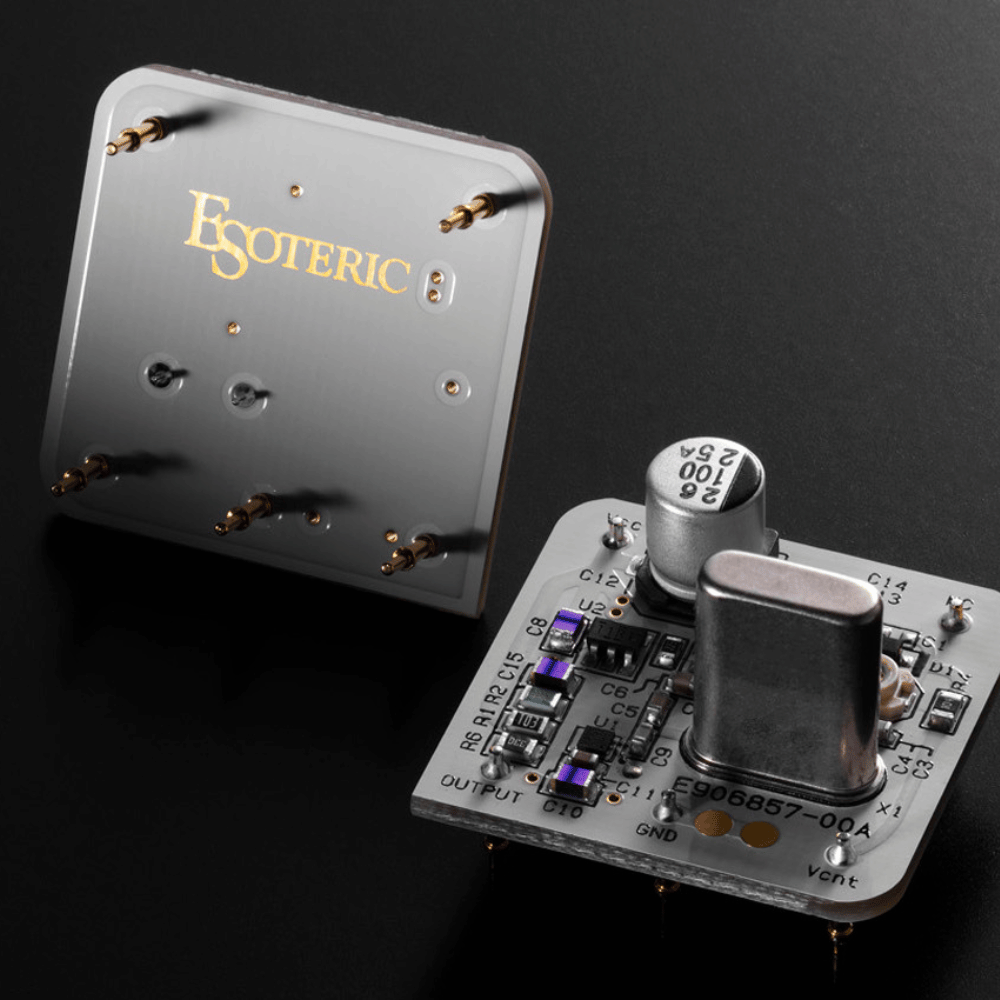

Dijital müzik çoğaltımında yüksek ses kalitesinin en büyük anahtarının saat devresi olduğunu söylemek abartı olmaz. Esoteric, amiral gemisi master saat jeneratörü Grandioso G1X için kendi üretimi olan OCXO saat modülünü, Master Sound Discrete Saat'i mükemmelleştirdi. G1X'in benzersiz ayrık devresi, üstün müziksel ifade gücü nedeniyle büyük beğeni topladı ve geleneksel olarak yalnızca teknik özellikler açısından tanımlanan yüksek uç ses dünyasında bir heyecan yarattı.Yeni SE modelinde kullanılan "Dijital Oynatıcı İçin Master Sound Discrete Saat", G1X'in kendi üretimi olan OCXO modülünün temel tasarım konseptini dijital oynatıcı modelleri için dahili saate uygular. Büyük bir kristal osilatör gibi dikkatlice seçilmiş ayrık bileşenler kullanılarak yapılan benzersiz devre tasarımı, Esoteric'in felsefesini her ayrıntısında yansıtan ve hazır saat modülleri ile elde edilemeyen yüksek ses kalitesi sağlar. Yeni SE model, dahili SE saat devresini daha da doğru bir 10MHz saate senkronize ederek ses kalitesini iyileştirmek için Esoteric G serisi harici master saat jeneratörüne de bağlanabilir.
Ürün Teknik Özellikleri:
- VRDS-ATLAS SACD taşıma mekanizması
- Master Sound Discrete DAC
- 64 bit/512Fs delta-sigma (Δ∑) modülatörü
- 22,5MHz DSD ve 768kHz PCM sinyalleri destekler
- ES-Link Analog çıkış
- USB type-B girişi
- Harici master saat jeneratörü desteği
Detay Özellikler;
eknik Özellikler:
- Çalınabilir disk türleri: Super Audio CD, CD (CD-R ve CD-RW dahil)

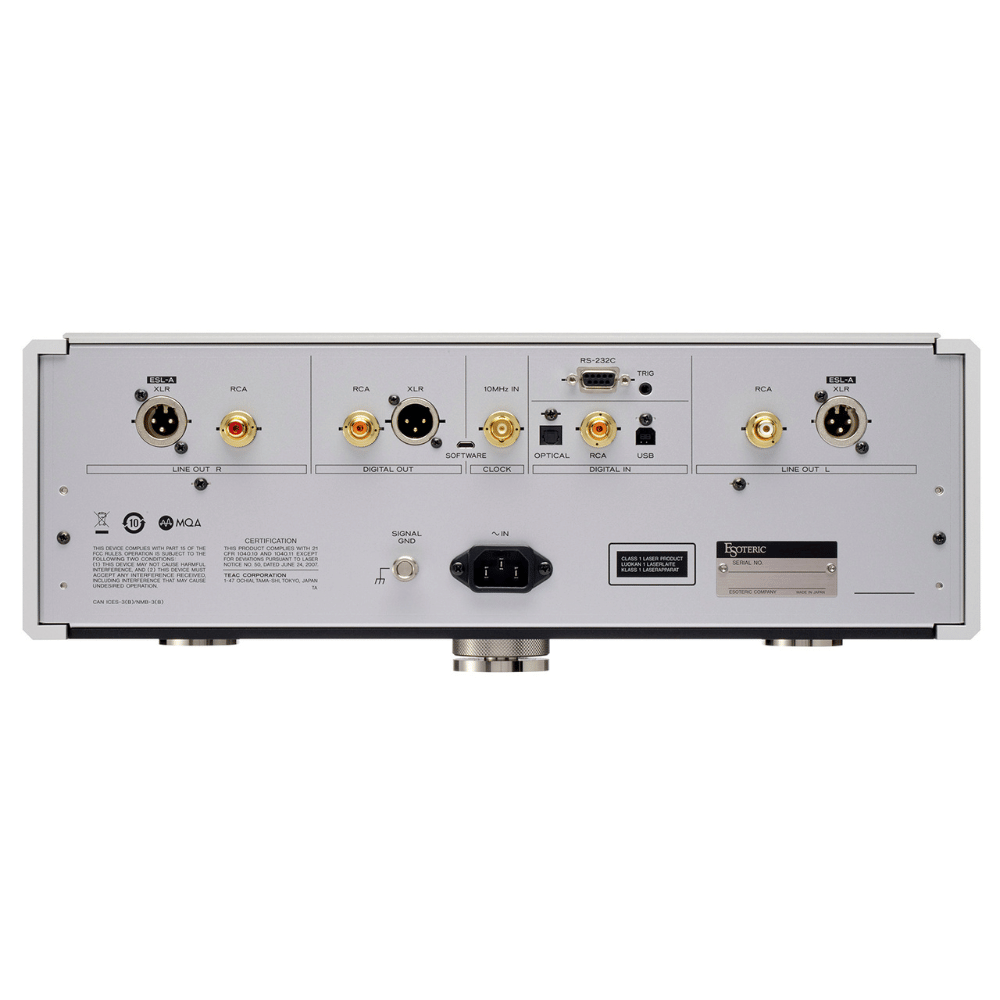

- Analog ses çıkışları:
- XLR/ESL-A: 1 çift (L/R)
- Çıkış empedansı: 114Ω
- Maksimum çıkış seviyesi: 5.0Vrms (1kHz, 10kΩ yüklenmiş)
- RCA: 1 çift (L/R)
- Çıkış empedansı: 34Ω
- Maksimum çıkış seviyesi: 2.5Vrms (1kHz, 10kHz yüklenmiş)
- Dijital ses çıkışları:
- XLR: 1
- Çıkış empedansı: 3Vp-p (110Ω yüklenmiş)
- Çıkış sinyal formatları: Linear PCM (AES/EBU) 44.1kHz, 16-bit (CD)
- RCA: 1
- Çıkış empedansı: 0.5Vp-p (75Ω yüklenmiş)
- Çıkış sinyal formatları: Linear PCM (IEC60958) 44.1kHz, 16-bit (CD)
- Dijital ses girişleri:
- RCA: 1
- Giriş sinyal formatları:
- Linear PCM: 32k to 192kHz, 16/24-bit (IEC60958)
- DSD: 2.8MHz (DoP)
- OPTICAL: 1
- Giriş sinyal formatları:
- Linear PCM: 32k to 192kHz, 16/24-bit (IEC60958)
- DSD: 2.8MHz (DoP)
- USB B: 1 (USB2.0 desteklenir)
- Giriş sinyal formatları:
- Linear PCM: 44.1k to 384kHz, 16/24/32-bit (IEC60958)
- DSD: 2.8MHz, 5.6MHz, 11.2MHz, 22.5MHz
- Saat girişi:
- BNC: 1
- Giriş empedansı: 50Ω
- Girilebilen frekanslar (±10ppm): 10MHz
- Giriş seviyesi: 0.5 to 1.0Vrms (Sinüs dalgası)
- Harici kontrol arayüzü:
- RS-232C: 1 (Komut tablosu için lütfen bakınız)
- Tetikleyici: 1 (3.5mm Monoral mini jak)
- Genel:
- Güç kaynağı:
- Avrupa modeli: AC 220 to 240V, 50/60Hz
- ABD/Kanada modeli: AC 120V, 60Hz
- Kore modeli: AC 220V, 60Hz
- Hong Kong modeli: AC 230V, 50Hz
- Güç tüketimi: 26W
- Dış boyutlar (G×Y×D): 445 × 162 × 438mm 17-⅝" × 6-½" × 17-¼" (Çıkıntılar dahil)
- Ağırlık: 31kg / 68-⅜ lb

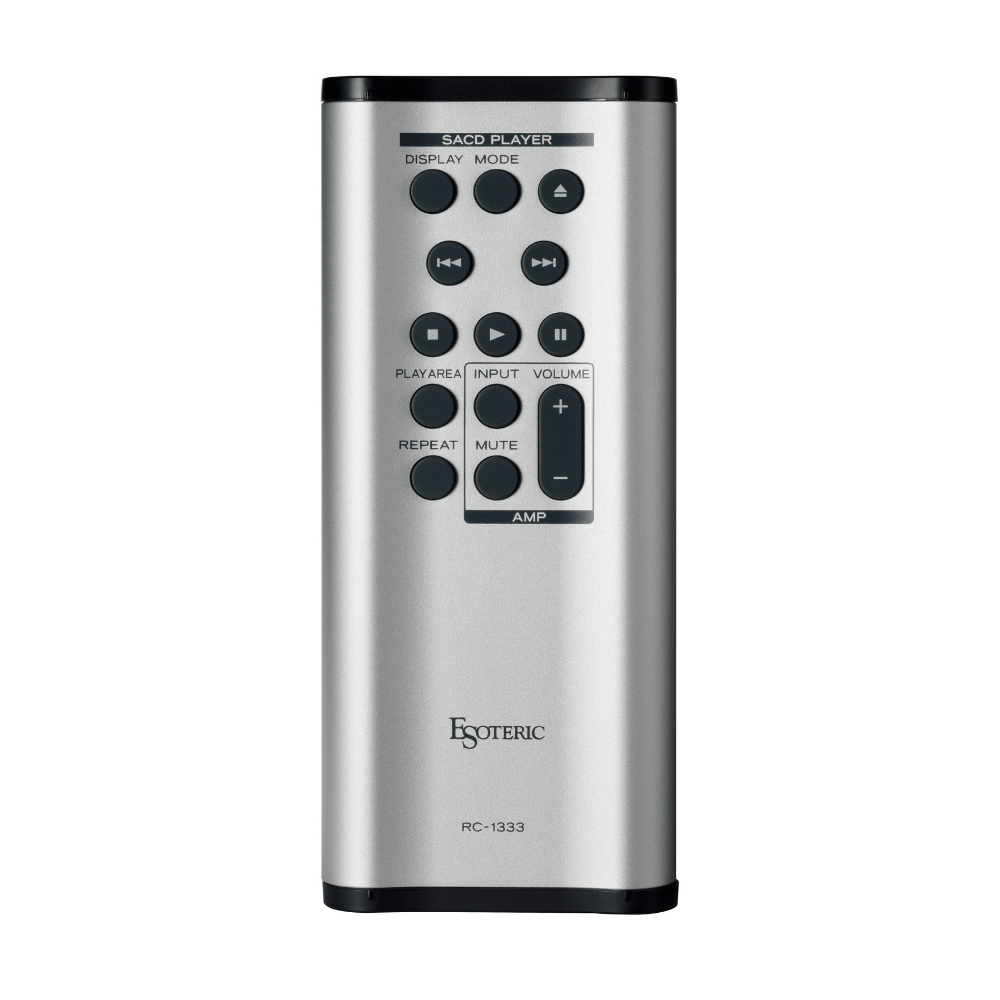

- Dahil edilen aksesuarlar: Güç kablosu seti × 1 Uzaktan kumanda (RC-1333) × 1 AA piller × 2 Keçe pedleri × 3 Kullanım kılavuzu × 1 Garanti kartı × 1
- Ses performansı:
- Frekans yanıtı: 5Hz to 30kHz (–3dB, Super Audio CD, 0dB, DSDF=F2, XLR çıkışı)
- S/N oranı: 113dB (A-ağırlıklı, Super Audio CD, 0dB, DSDF=F2, XLR çıkışı)
- Bozulmalar: 0.0007% (1kHz, Super Audio CD, 0dB, DSDF=F2, XLR çıkışı)
