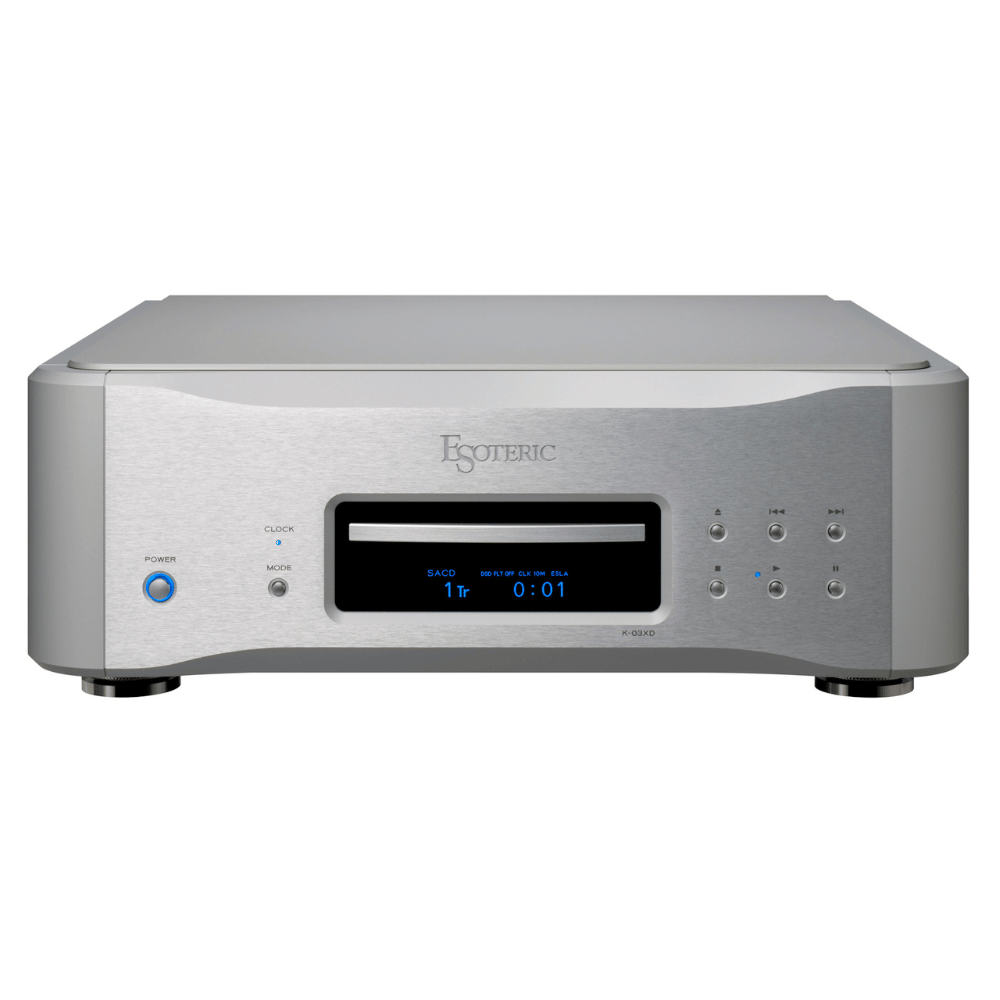

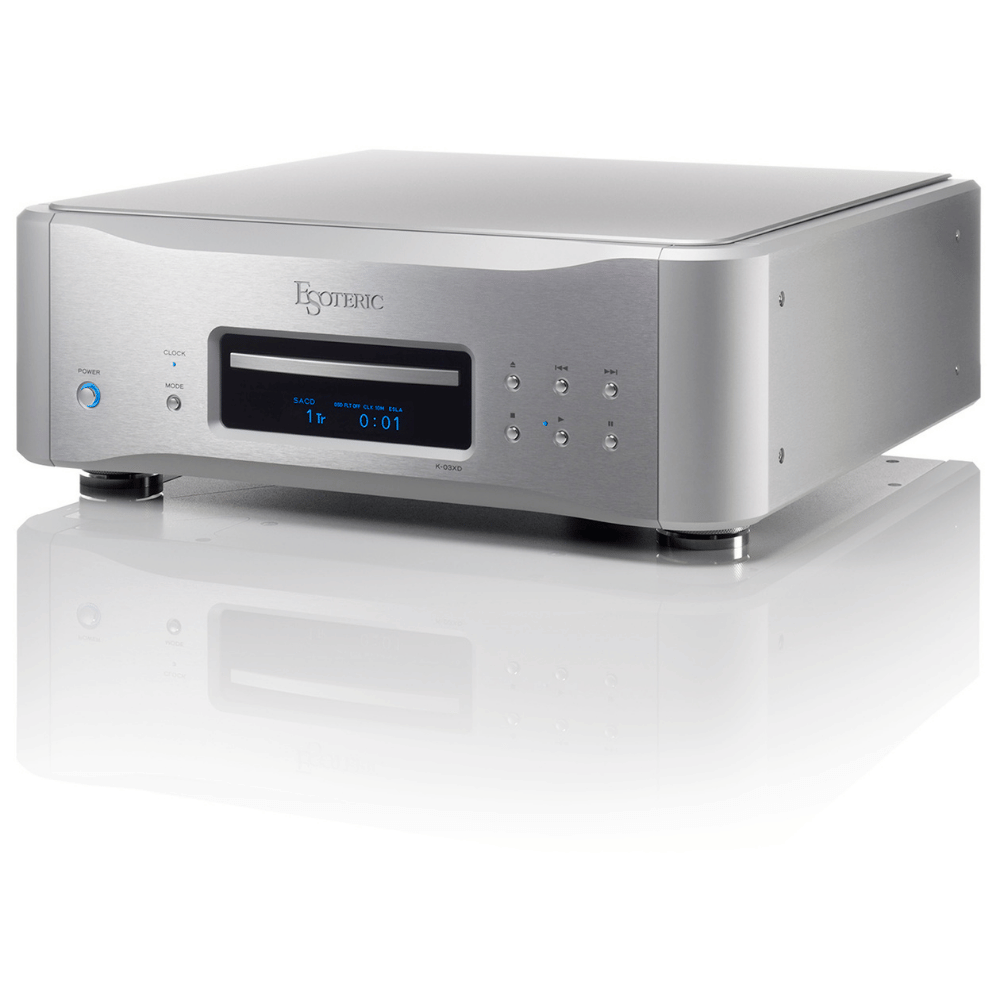

Esoteric’ın VRDS-ATLAS SACD taşıma mekanizması ve Master Sound Discrete DAC'ı içeren K-03XD, gelişmiş ses kalitesiyle en son SE modelinde bir evrim geçirdi. Bu cihaz, olağanüstü müzikal ifadeyle müzik dinleme deneyiminizi yeniden tanımlamayı hedefliyor.
-
VRDS Teknolojisi:
VRDS (Vibration-Free Rigid Disc-Clamping System), Esoteric’in CD/Super Audio CD taşıma mekanizmalarının temel teknolojisidir ve markanın kuruluşundan beri odak noktasıdır. Sistem, diski aynı çaapta bir plakaya sıkıca sabitleyerek hem diskin kendi dönme titreşimini hem de herhangi bir dış mekanik titreşimin etkilerini ortadan kaldırır. Herhangi bir gizli disk eğriliği de döner tabla tarafından düzeltilerek optik pikapın ve disk çukur yüzeyinin göreli optik eksen doğruluğunu önemli ölçüde iyileştirirken aynı zamanda servo akımını en aza indirir. Tüm bunlar, disk okuma hatalarını önemli ölçüde azaltmak ve nefes kesen ses kalitesini daha da mümkün kılmak için bir araya geliyor.
-

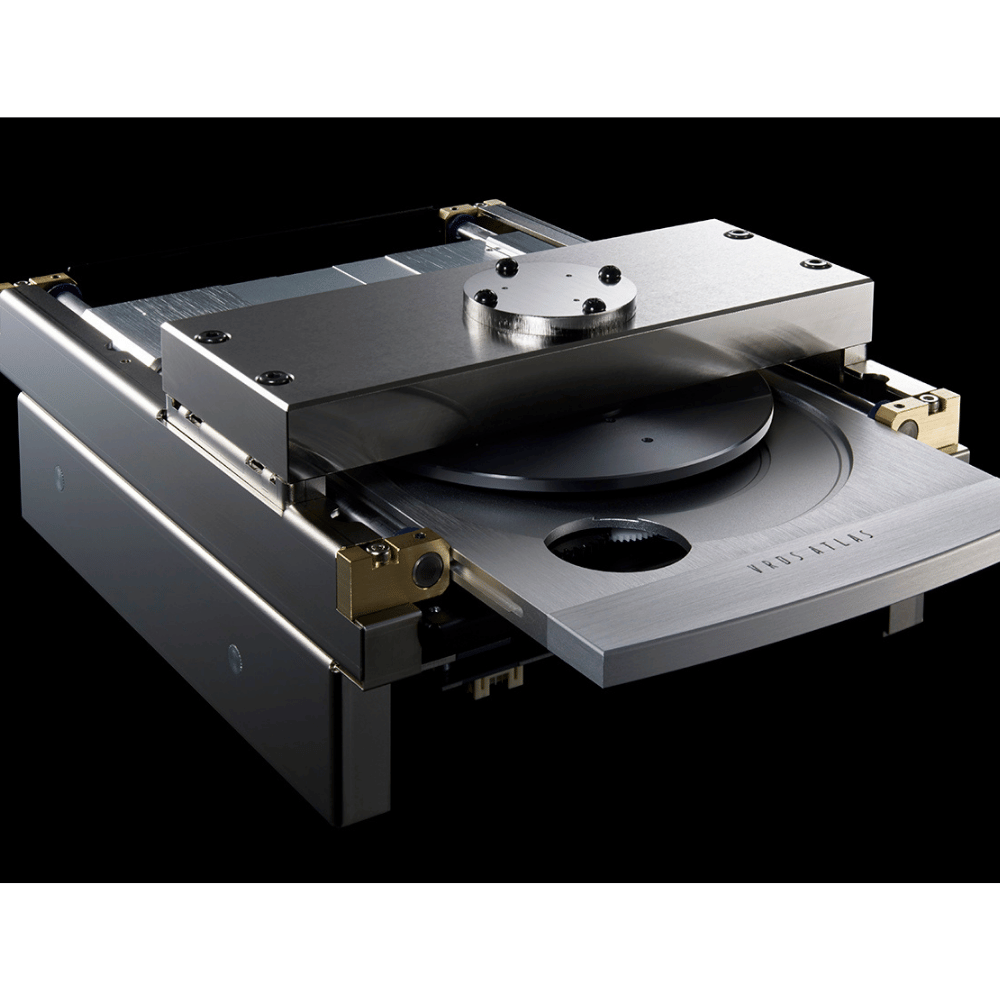

VRDS-ATLAS:
VRDS mekanizması, 30 yılı aşkın bir süredir sürekli olarak geliştirildi ve iyileştirildi. Uzun ve şöhretli tarihinde, en önemli olaylardan biri, mükemmellik ve ses kalitesi zirvesini temsil eden VRDS-ATLAS platformunun tanıtımıydı. K-03XD, amiral gemisi modellerimiz olan Grandioso P1X SE ve K1X SE'de kullanılan VRDS-ATLAS referans mekanizmasının tüm özelliklerini miras almak için bu model için özel olarak uyarlanmış VRDS-ATLAS mekanizmalarıyla donatılmıştır.
-
ATLAS 03:
K-03XD SE'nin yeni ATLAS 03 disk taşıyıcısı, 18 mm'lik SS400 çelik bir köprüye sahiptir. Mekanizma, ses kalitesini etkileyebilecek titreşimleri sönümlemek için ultra yüksek sertlik ve ağır hizmet tipi bir tasarıma sahiptir. Taşıyıcının duralümin plakası da mükemmel ses kalitesiyle haklı bir üne sahiptir ve sağlam çelik köprüsü VRDS-NEO'dan daha büyüktür ve yüksek uç modellerdekiyle aynı tasarım olan nokta temaslı itme yatak sistemini kullanarak sürtünmeyi ve dönme gürültüsünü en aza indiren tek noktadan mil yatağı tasarımına sahiptir.
-
Düşük Yer Çekimi Merkezine Sahip Geniş Tasarım:
VRDS tarihindeki en sessiz ve en zarif taşıyıcı olan Esoteric'in etkileyici VRDS-ATLAS, titreşimi daha etkili bir şekilde azaltmak için şirketin mekanik topraklama teknolojisine yönelik kararlı odak noktasını temsil eder.Tüm taşıyıcı mekanizması için geniş, alçak profilli bir tasarımın benimsenmesi, daha düşük bir yer çekimi merkezi elde edilmesine yardımcı olurken, döner tabla motorunun önceki konumundan köprüden yukarıya, döner tablanın altına taşınması, titreşimi topraklamak için yolu önemli ölçüde kısaltmış ve mekanik gürültüyü azaltmıştır. Tepsi boşlukları da daha fazla sertlik için en aza indirilmiş ve özel titreşim emici elastomer tıpalar, tepsi kapalı konumdayken rezonansı ortadan kaldırmaktadır.
-
Geniş Ölçekli Güç Devreleri:
Güçlü, yontulmuş, üç boyutlu bir ses sunan K Serisinin ses kalitesinin anahtarı, güçlü güç kaynağında yatmaktadır. SE modelinde, güç kaynağı bölümü de iyileştirildi ve tona daha da fazla derinlik kazandırdı. K-03XD SE, dijital ve analog devrelere bağımsız olarak güç sağlayan toplam iki büyük toroidal güç transformatörüne sahiptir.
-
Düşük Geri Beslemeli DC Regülatör ve Süper Kapasitörler:
Güç kaynağı, hiçbir entegre devre içermeyen ayrı bir yapılandırmada güçlü, açık bir ses için düşük geri beslemeli bir tasarım kullanır. Düşük frekans çözünürlüğünü iyileştirmek ve ses kalitesinde önemli bir iyileşme elde etmek için toplam 26 süper kapasitör (toplam kapasitans 650.000μF＝0.65F) takılmıştır.
-
Şasi Yapısı ve Devre Blokları Düzeni:
VRDS-ATLAS taşıyıcı mekanizması, şasi içinde merkezi olarak yer almaktadır. 5 mm kalınlığında çelik bir taban plakasına monte edilmiş ve üç özel Pinpoint Ayak (Patent #4075477 ve #3778108) tarafından desteklenmektedir. Pinpoint Ayaklar, titreşimlerin etkili bir şekilde mekanik olarak topraklanmasını sağlamak için bir sivri uç ve bir tabakayı entegre eder. Bu ayaklar taban plakasına cıvatalanmaz, ancak kurulduğunda şasinin ağırlığı tarafından yerinde tutulur. Pinpoint Ayak gövdesini taban plakasının geniş yüzey alanına vidalamanın neden olduğu stres konsantrasyonunu önleyerek daha açık bir ses oluşturulur. Şasinin iç yapısı, üst seviyede ses devre kartları ve alt seviyede güç kaynağı devreleri ve transformatörleri bulunan çift katlı bir tasarıma sahiptir; bu da manyetik akı sızıntısını ve titreşimi en aza indirirken aynı zamanda güç kaynağı kablolarını kısaltır.
-
Yarı Yüzen Üst Panel:
Şasinin üst paneli, vidalı olmayan yarı yüzen bir yapı kullanır; bu da daha açık ve dinamik bir sese katkıda bulunur.
-

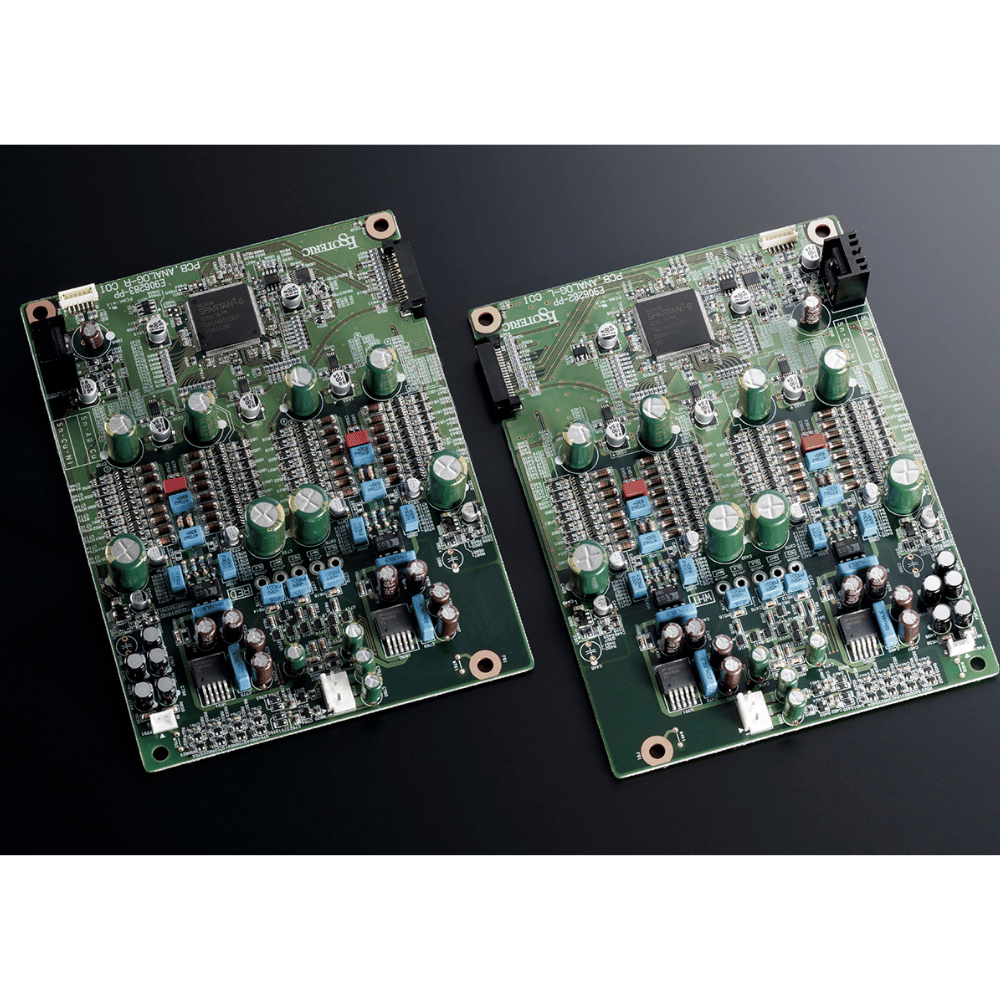

Master Sound Discrete DAC:
Amacımız, titiz bir şekilde seçilmiş ve titizlikle test edilmiş bir dizi ayrı bileşeni, müziğin tüm dinamiklerini ve enerjisini mükemmel bir şekilde yeniden üretebilen tam bir devreye bir araya getirmekti - sıradan entegre yongalarla elde edilemeyen bir şey. En iyi mühendislik ekiplerimiz, yalnızca kendi geliştirdiğimiz DAC mimarisi olan Master Sound Discrete DAC'ımızda bulunan bir ses kalitesi tasarlamak ve üretmek için gururlarını ortaya koydu.
-
Saf Performans İçin Lüks Malzemeler:
Master Sound Discrete DAC ilk olarak Grandioso D1X'te Esoteric tarihindeki en yenilikçi DAC olarak tanıtıldı ve göz alıcı gerçekçi ses kalitesi, dinleyicilerin sanki canlı bir performansta oldukları hissine kapılmalarına olanak tanıdığı için sürekli olarak övgüler aldı. K-03XD SE'de bulunan versiyon, 03 Serisini yeni zirvelere taşımak için K1X SE'nin özünü yakalayan daha basit bir devre yapılandırması kullanır. Kanal başına 32 elementten oluşan her bir DAC elementi, bir saat sürücüsü, mantık devresi, kapasitör, direnç vb. içerir ve tüm 32 element, maksimum işlem hassasiyetini korumak için birbirinden izole edilir. D1X SE tasarım felsefesine uygun olarak, bu DAC'lar, sınır tanımayan müzikal enerjinin saf, zahmetsiz çıkışını sağlamak için en son teknoloji ürünü bileşenlerden oluşan lüks bir seçimle doludur.
-
Gelişmiş Dijital İşlem:
K-03XD SE'nin bağımsız olarak geliştirilmiş delta-sigma (Δ∑) modülatörü, 22.5MHz DSD ve 768kHz PCM sinyalleri dahil olmak üzere 64 bit/512Fs ve en son yüksek uç dijital formatları destekler. FPGA'nın özel dijital işlem algoritması, yalnızca Master Sound Discrete DAC için geliştirilmiştir ve hem DSD hem de PCM dijital ses verilerinin üstün çoğaltımı için tam olarak optimize edilmiştir.
-
Premium Kaliteli Parçalarla Yükseltildi:
DAC kartındaki analog devre, bir dijital çalarının son ses kalitesinde önemli bir rol oynayan kritik bir devredir. Yeni SE modellerinde, amplifikasyon elemanları, analog filtre dirençleri ve kapasitörler, daha da yüksek ses kalitesine sahip premium bileşenlere yükseltildi; bu da daha canlı canlı ses, iyileştirilmiş işitilebilir dinamikler ve daha organik bir dokuya yol açtı.
-
Gelişmiş Kalite Kontrolü:
Bileşen toleranslarının doğrudan aritmetik hassasiyetle bağlantılı olduğu ayrı bir DAC'de, elektronik devre kartlarının üretimi için gelişmiş kalite kontrolü de gereklidir. Esoteric'in kendi fabrikası, hastane ameliyathane seviyesinde temizliğe sahip temiz bir odada bulunan oksijensiz bir fırında lehimleme gibi dünyanın önde gelen PCB üretim teknolojilerinden bazılarını içerir. Ses, tıp, havacılık ve savunma sanayilerinde elektronik devre kartlarının üretimi sırasında geliştirilen teknolojiler, Master Sound Discrete DAC'ın yüksek üretim kalitesini desteklemektedir.
-
Gelişmiş Akım İletimiyle Benzersiz Esoteric-HCLD* Çıkış Tampon Devresi:
Esoteric HCLD Çıkış Tampon Amplifikatörü, 2.000V/µs'lik inanılmaz derecede hızlı bir eğim oranına sahiptir. Akım aktarımı ve hız - bir analog çıkış devresi için en önemli faktörler - müziğin gerçekliğini gerçekten nefes kesen dinamiklerle yeniden üretmek için sınıra kadar itilmiştir.※ HCLD: Yüksek Akım Hat Sürücüsü
-
ES-Link Analog – Esoteric'in Özel Akım İletim Sistemi:

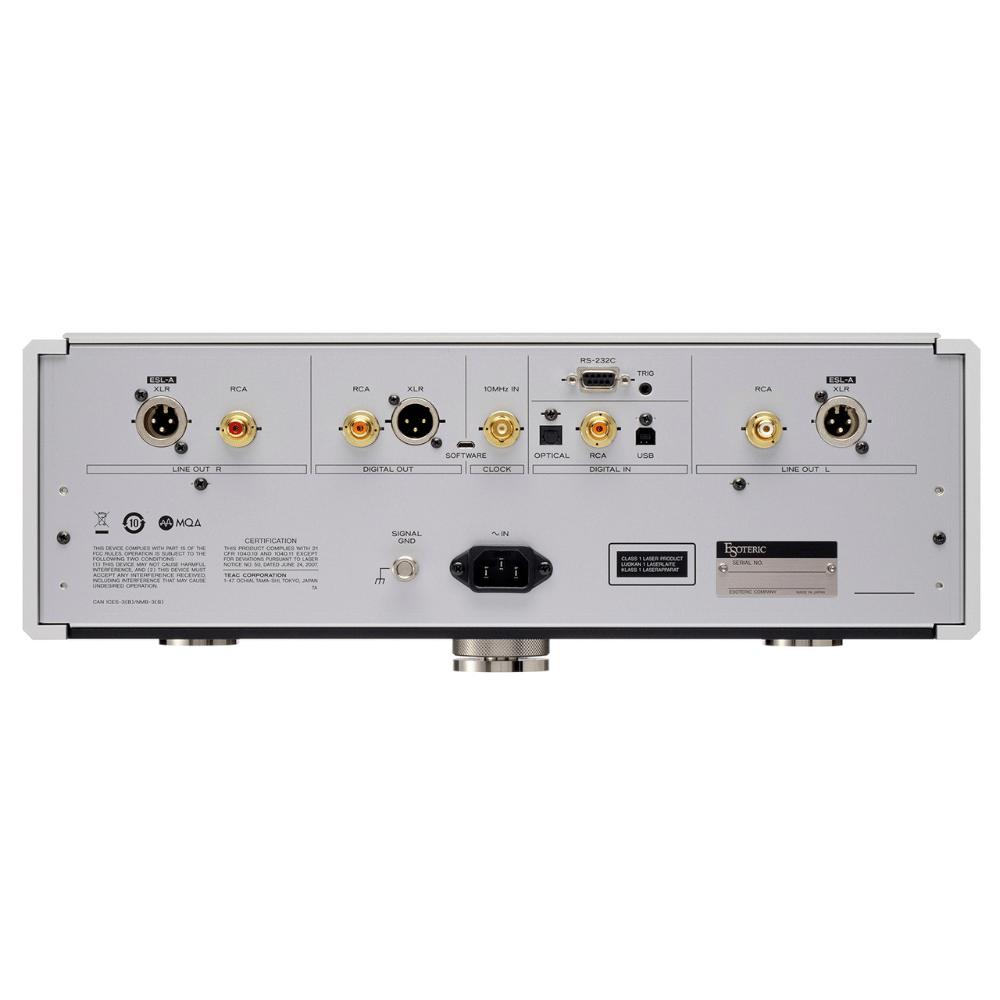

Hat bağlantılarına (XLR, RCA) ek olarak, Esoteric'in özel akım iletim sistemi olan ES-Link Analog, bir amplifikatöre bağlantı için kullanılır. ES-Link Analog, ses sinyali iletimi için ideal yöntemdir. Geleneksel voltaj iletimine kıyasla yaklaşık 100 kat daha fazla akım iletir, bu da onu gürültüye karşı daha az duyarlı hale getirir ve müziğin tüm enerjisini amplifikatöre gönderir.Ayrıca, kaynak cihaz ile amplifikatör arasında çalışan bağlantı kablolarının empedansından etkilenmez, böylece kaynak cihazın çıkış sinyali ile amplifikatöre giriş sinyali arasında mükemmel bir bütünlük korur.
-
Harici Giriş, D/D Dönüşümü ve USB Girişi:
Koaksiyel ve optik girişlere ek olarak, model, 22.5MHz DSD eşzamansız sinyal iletimiyle uyumlu, onu bağımsız bir D/A dönüştürücü olarak kullanılmasına olanak tanıyan bir USB tip-B bağlantı noktasına sahiptir. Dijital PCM sinyalini 2/4/8/16×'e (maks. 768kHz) yükseltmek ve PCM'yi DSD'ye dönüştürmek için işlevler sağlanır.
-

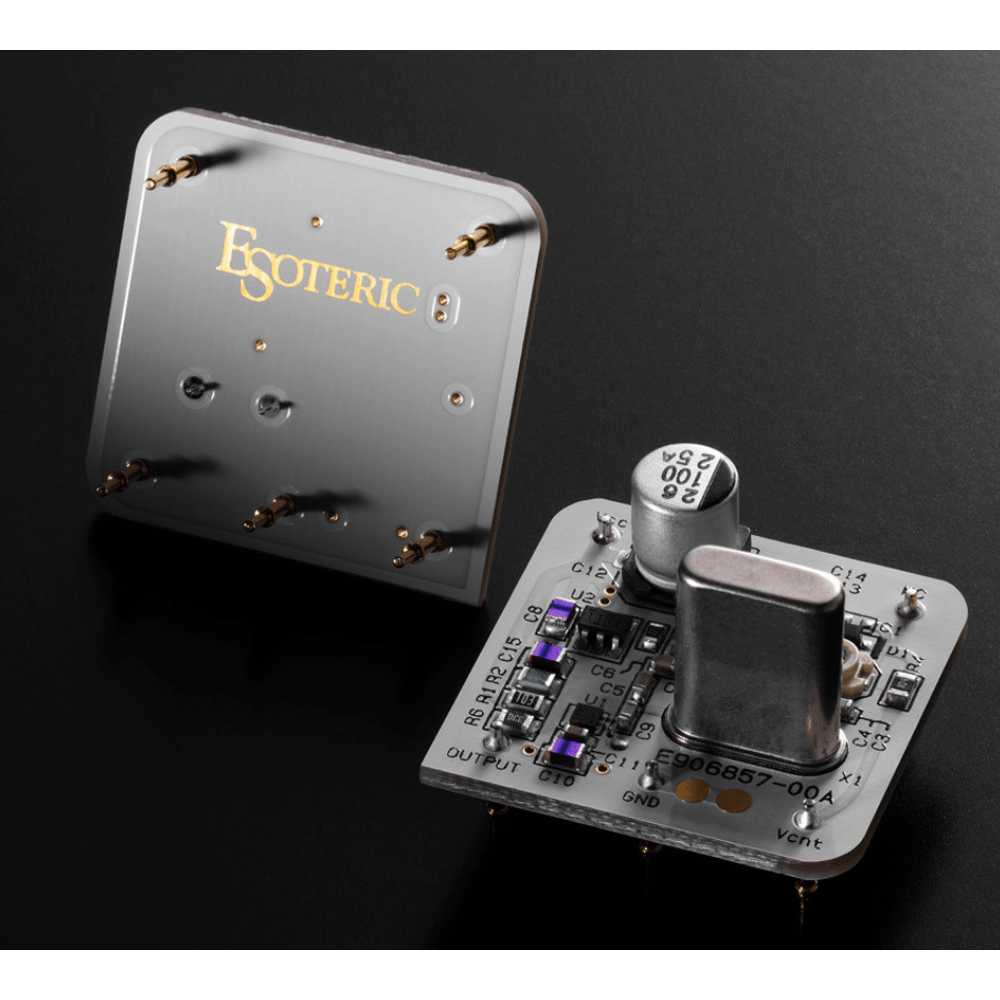

Dijital Çalar İçin Master Sound Discrete Saat:
Saat devresinin, dijital müzik çoğaltmasında yüksek ses kalitesinin en büyük anahtarı olduğunu söylemek abartı olmaz. Amiral gemisi ana saat jeneratörü Grandioso G1X için, Esoteric kendi üretimi olan OCXO saat modülünü, Master Sound Discrete Saati mükemmelleştirdi. G1X'in benzersiz ayrı devresi, üstün müzikal ifadesiyle büyük beğeni topladı ve geleneksel olarak yalnızca teknik özellikler açısından tanımlanan yüksek uç ses dünyasında bir heyecan yarattı.Yeni SE modelinde kullanılan “Dijital Çalar İçin Master Sound Discrete Saat”, G1X'in kendi üretimi olan OCXO modülünün temel tasarım konseptini dijital çalar modelleri içindeki saat devresine uygular. Büyük bir kristal osilatör gibi özenle seçilmiş ayrı bileşenleri kullanan benzersiz devre tasarımı, bir raftaki saat modülüyle elde edilemeyen, Esoteric'in felsefesini her ayrıntıda yansıtan yüksek ses kalitesi elde eder. Yeni SE modeli, iç SE saat devresini daha da doğru bir 10 MHz saate senkronize ederek ses kalitesini artırmak için Esoteric G serisi harici ana saat jeneratörüne de bağlanabilir.
