*Ürün Markası - Model:

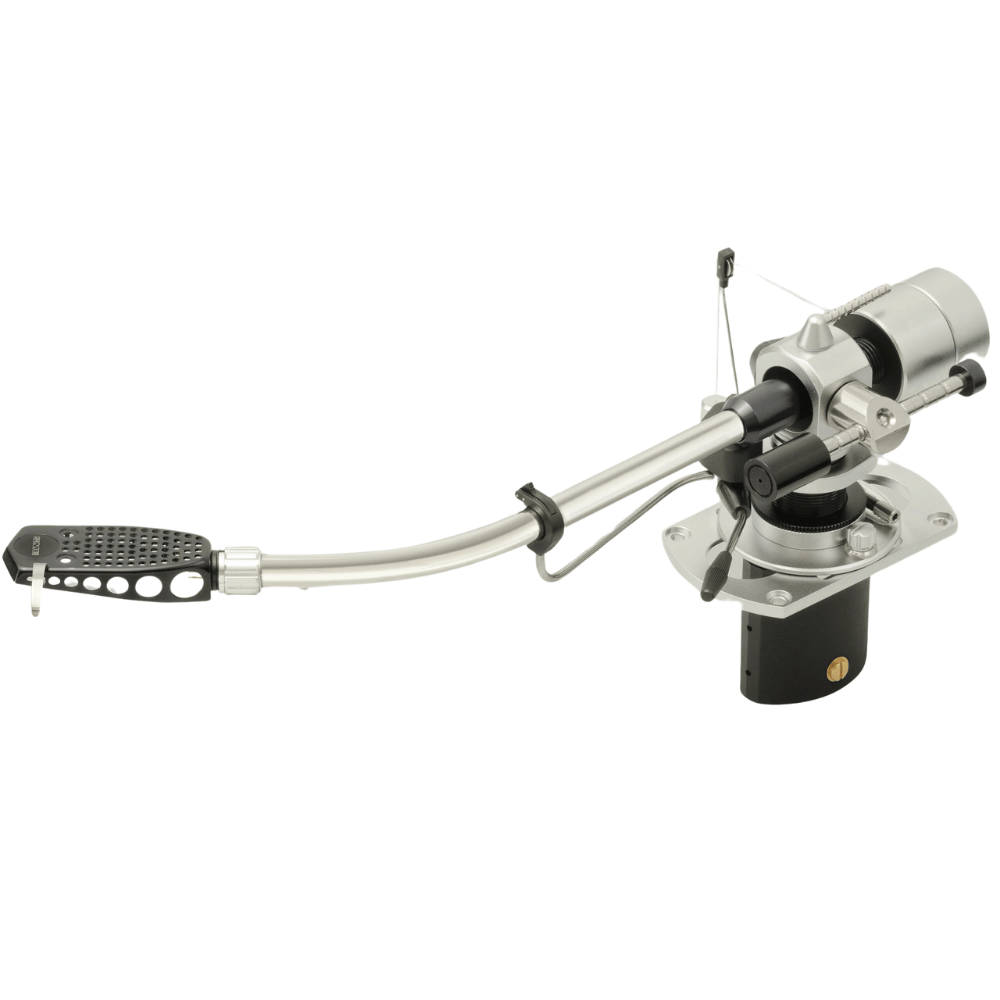

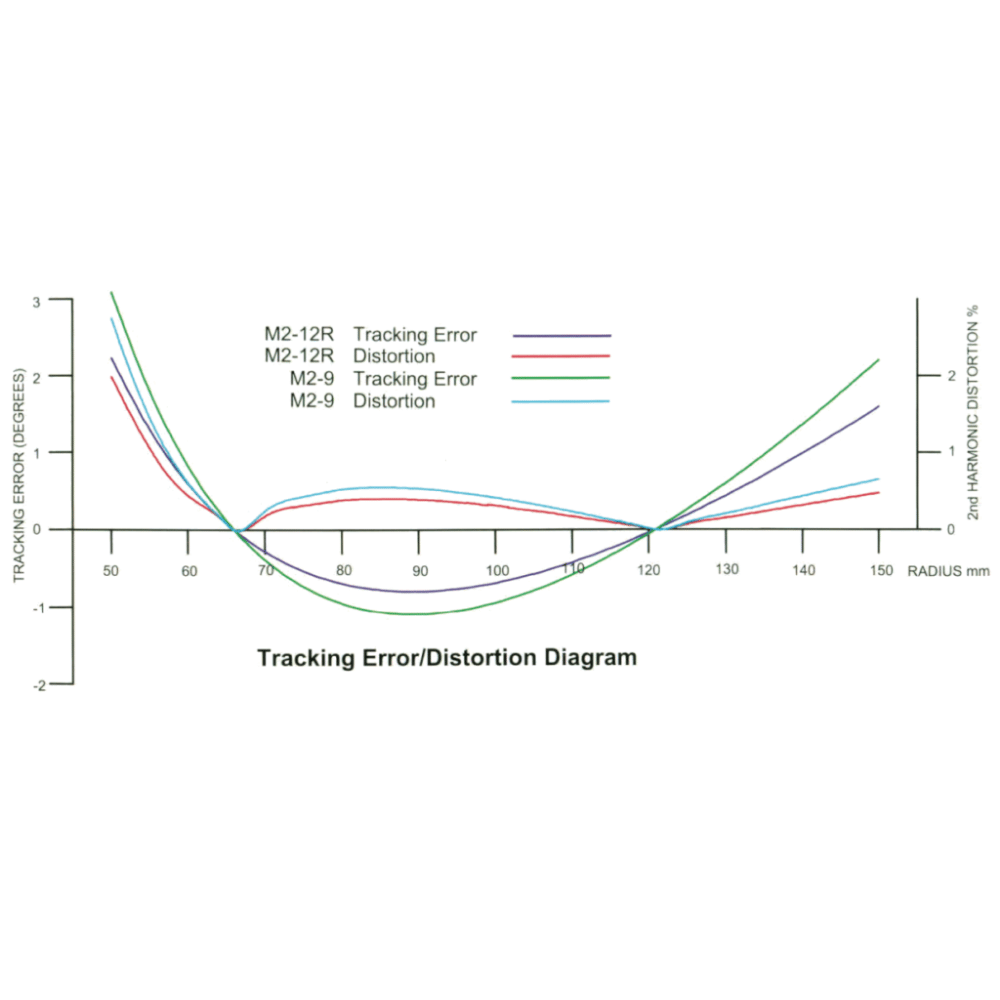

*Ürün Açıklaması: Model M2-12R hassas ton kolu, popüler Seri M2 ürün yelpazemizin bir uzantısıdır ve 12 inç ton kolu ile ilişkili minimum izleme hatası ve harmonik bozulma ile optimum kartuş seçeneği sunar.
*Ek Bilgiler:
Yapı
12 inç yapıya sahip ince duvarlı paslanmaz çelik ton kolu, 9 inç modellere kıyasla daha uzun kol uzunluğunun sağladığı maksimum izleme hatası/bozulma azaltımından yararlanır. S2-R Alüminyum kabuk, kartuşu veya kablolamayı rahatsız etmeden çıkarılabilir ve değiştirilebilir.
Çift çekme pimli bayonet bağlantı tasarımı, ton koluyla sert bir bağlantı sağlar.
Benzersiz kabuk - ton kolu bağlantısı, kartuş azimut ayarını kolayca yapmanızı sağlar.
Paslanmaz çelik çapraz mil, taşlanmış ve dişli taşlanmıştır. 10mm hassas bilyalı yataklarda bulunan büyük bir boyunduruğa yerleştirilir.
Paslanmaz çelik dikey mil, taşlanmış ve dişli taşlanmıştır, mil ve boyunduruğu birleştirmek için entegre 16mm çaplı flanşa sahiptir.
23mm çaplı çelik kolon, ısıya dayanıklı, taşlanmış ve honlanmıştır, eğilmeye karşı direnç sağlamak için geniş aralıklı iki 17mm hassas bilyalı yatak taşır.
İç kablolama, gümüş litz kullanılarak yapılmıştır.
Sönümleme
İç kısımdaki kısıtlı katman sönümleyiciler, ton kolunu akustik olarak etkisiz hale getiren, en küçük kalıntı titreşimleri sönümler.
Ayarlar
Anti-skate kontrolü, Anti-Skate ağırlığı ve filamanı aracılığıyla çalışır, 5g VTF'ye kadar ayarlanabilir.
Düşürme/kaldırma kontrolü, pürüzsüz ve pozitif bir eylem sağlar. Kaldırma yüksekliği ayarlanabilir.
Parmak tekerleği (Dikey izleme açısı VTA) yükseklik ayarı.
Temel plaka, (Yatay izleme açısı HTA) ayarını kolaylaştırmak için +/- 12,0mm hareket sağlar.
Temel, çift sıfır noktalı pergel ile yatay izleme ayarı için temel plakada kayar.
Tungsten alaşımlı denge ağırlığı ekleri, S2-R kabukta 38g'ye kadar ve doğrudan takılı başlıklarda 46g'ye kadar daha geniş bir kartuş yelpazesini dengelemek için maksimum ağırlık merkezi kaymasını sağlar.
Binici ağırlığı ve kalibre edilmiş yol çubuğu aracılığıyla 0,5g artışlarla uygulanan 5g'ye kadar hassas dikey izleme kuvveti.
El Kitabı
*Ürün Teknik Özellikleri:

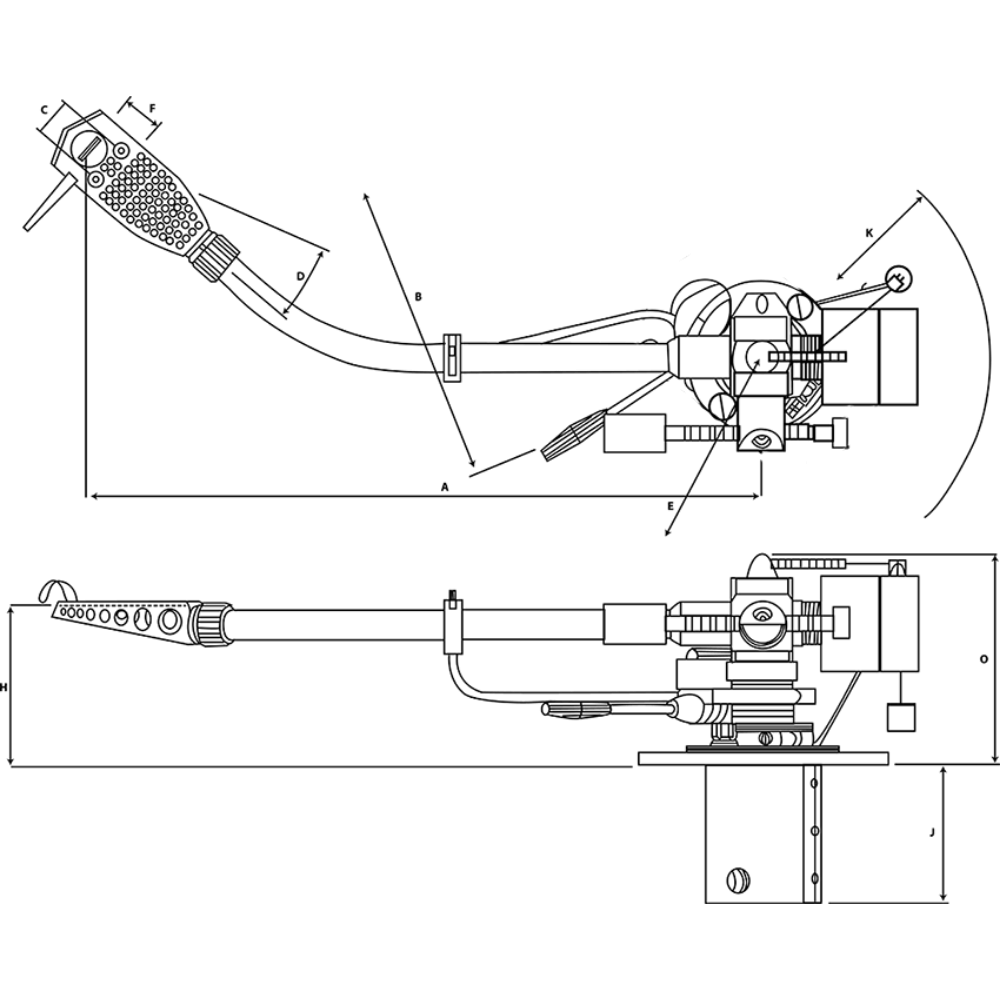

| Seri M2-12R Boyutları |
|
| A - Pivottan stilyusa olan mesafe |
308,81 mm |
| B - Pivottan plaka merkezine olan mesafe |
295,60 mm |
| C - Kartuş sabitleme merkezleri |
12,70 mm |
| D - Ofset açısı |
17,62° |
| E - Doğrusal ofset |
93,47 mm |
| F - Aşınma |
13,21 mm |
| G - Montaj yüzeyinin üstündeki yükseklik |
maks. 87,0 mm min. 63,0 mm |
| H - Montaj yüzeyinden kabuğun altına kadar olan mesafe |
maks. 69,75 mm min. 45,75 mm |
| J - Montaj yüzeyinin altındaki derinlik |
46,0 mm |
| K - Denge ağırlığı radyal boşluğu |
85,0 mm |
