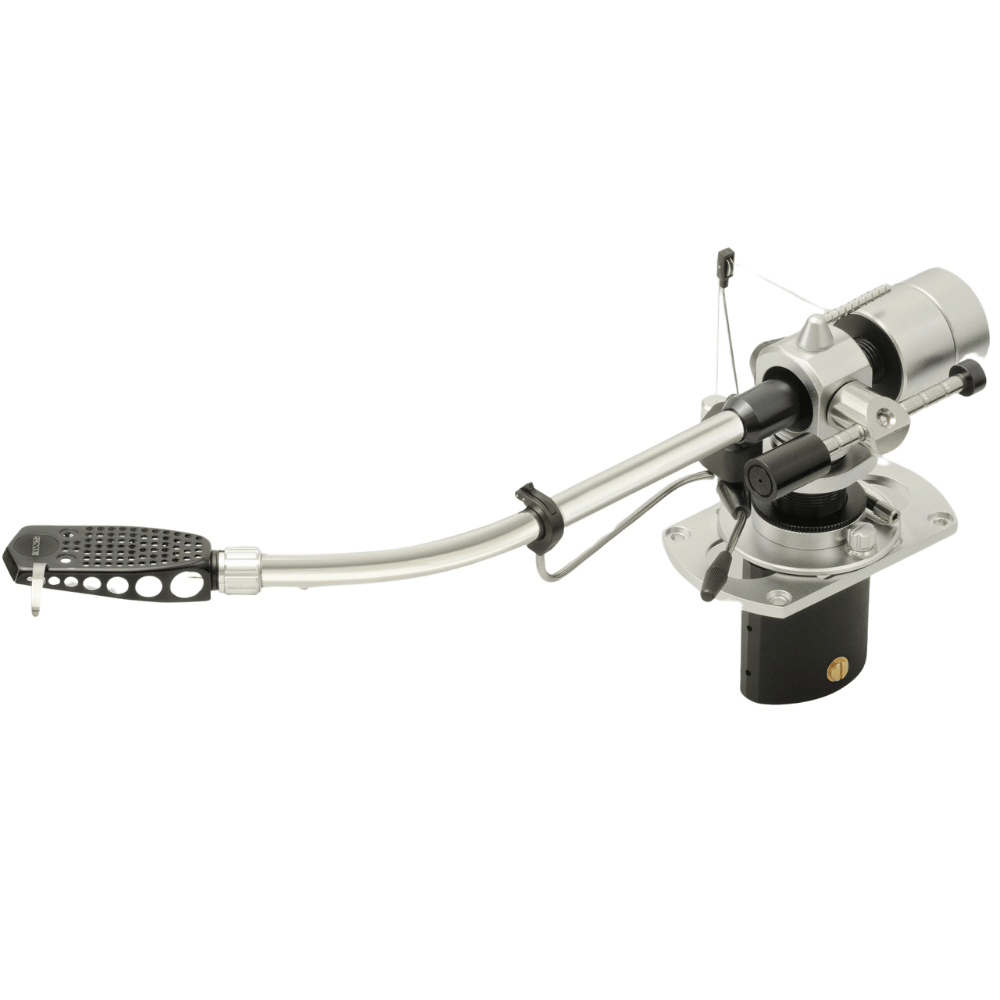

SME - M2-9R:

Model M2-9R hassas ton kolu, SME'nin kompakt bir pakette sunduğu tasarım ve mühendislik mükemmelliğini sunarak popüler talep üzerine geliştirildi.

Ek Bilgi:

Yapı:

• S2-R Alüminyum kabuk, kartuşu veya kablolamayı rahatsız etmeden çıkarılabilir ve değiştirilebilir.
• Çift çekme pimli bayonet bağlantı tasarımı, ton koluna sağlam bir birleşim sağlar.
• Paslanmaz çelik zeminli yatay mil, 10 mm çaplı hassas bilyalı yataklarda büyük bir boyunduruğa taşınır.
• Paslanmaz çelik zeminli dikey mil, mili boyunduruğa bağlamak için entegre 17 mm çaplı flanşa sahiptir.
• 23 mm çaplı çelik direk, ısı işlenir, zeminlenir, içten honlanır ve eğilmeye karşı direnmek için geniş aralıklı iki 17 mm çaplı hassas bilyalı yatak taşır.
• Dahili kablolama Gümüş Litz'dir.

Sönümleme:

• Dahili kısıtlanmış katmanlı sönümleyiciler, ton kolunu akustik olarak hareketsiz hale getirerek dakika kalıntı titreşimleri sönümler.

Ayarlar:

• Benzersiz başlık ton koluna bağlantısı, kartuş azimut ayarını kolayca sağlar.
• Anti-Skate kontrolü, bir Anti-Skate ağırlığı ve filaman aracılığıyla çalışır ve 5g'ye kadar kartuş dikey izleme kuvveti (VTF) için ayarlanabilir.
• Alçaltma/yükseltme kontrolü, yumuşak, pozitif bir hareket sağlar ve kartuşun plak üzerindeki kaldırma yüksekliğinin ayarlanmasına olanak tanır.
• Tungsten alaşımlı denge ağırlığı ekleri, daha geniş bir kartuş aralığını dengelemek için maksimum kütle merkezi kaymasına izin verir. S2-R başlıkta 38g'ye kadar ve doğrudan fişli başlıklarda 46g'ye kadar.
• 0,5 artışlarla 5g'ye kadar hassas dikey izleme kuvveti, binek ağırlığı ve mezun edilmiş yol çubuğu aracılığıyla uygulanır.
• Başparmak tekerleği kartuş dikey izleme açısı (VTA), yükseklik ayarı. Taban plakası, yatay izleme açısı (HTA) ayarını kolaylaştırmak için +/- 12,0 mm hareket sağlar.

Özellikler:

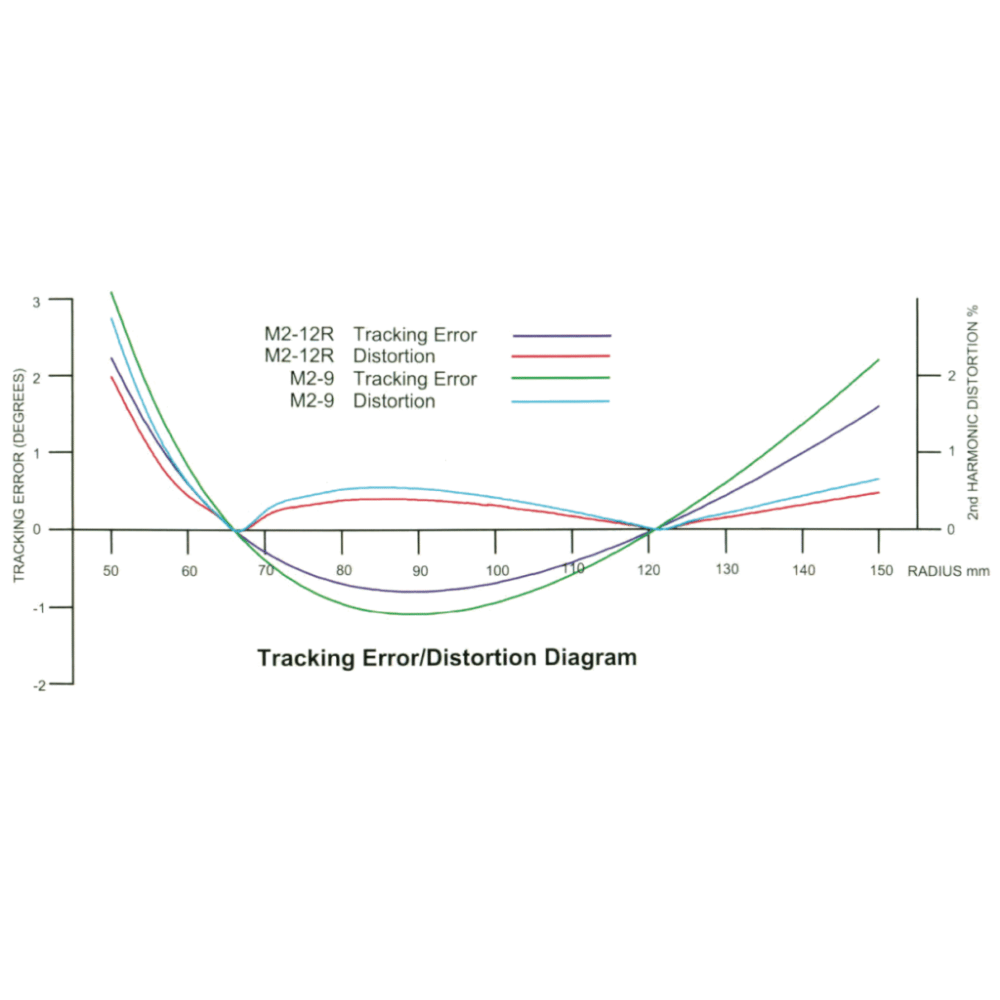

• Seri M2-9R Özellikleri   Etkin kütle 9.50gKartuş denge aralığı 38.0g'ye kadar (S2-R başlık)46.0g'ye kadar (Fişli başlıklar)Dikey izleme kuvveti VTF 5.0g'ye kadarMaksimum izleme hatası 0.013°/mmSıfır noktaları İç 66.04mmDış 120.90mmAğırlık net 650.0gSes kablosu 1.2m dengeli hibrit kablo ilealtın kaplama konektörler

Kılavuz:

Kullanım kılavuzu mevcuttur.

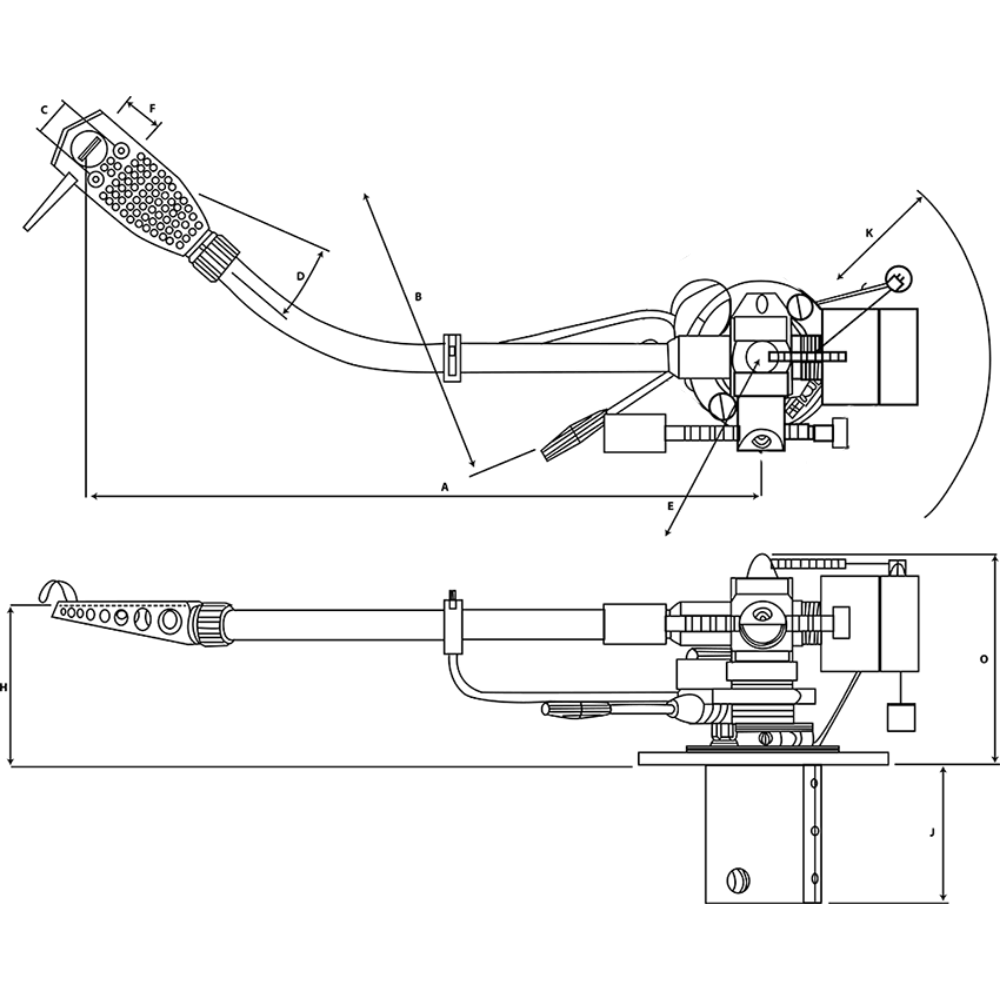

Seri M2-9R Ölçüleri:

• A – Pivottan stilyusa olan mesafe: 233,20 mm
• B – Pivottan plaktörn merkezine olan mesafe: 215,40 mm
• C – Kartuş sabitleme merkezleri: 12,70 mm
• D – Ofset açısı: 23,63°
• E – Doğrusal ofset: 93,47 mm
• F – Aşırı uzatma: 17,80 mm
• G – Montaj yüzeyinin üstündeki yükseklik: maks. 87,0 mmmin. 63,0 mm
• H – Montaj yüzeyinden başlığın altına kadar: maks. 67,40 mmmin. 43,40 mm
• J – Montaj yüzeyinin altındaki derinlik: 46,0 mm
• K – Denge ağırlığı radyal boşluğu: 73,0 mm
